(9.00825A[01]) - 4 SPOOL VALVE - OPTIONAL CODE 749002141

Запчасти Case TX1055 (9.00825A[01]) - 4 SPOOL VALVE - OPTIONAL CODE 749002141 (35) - HYDRAULIC SYSTEMS

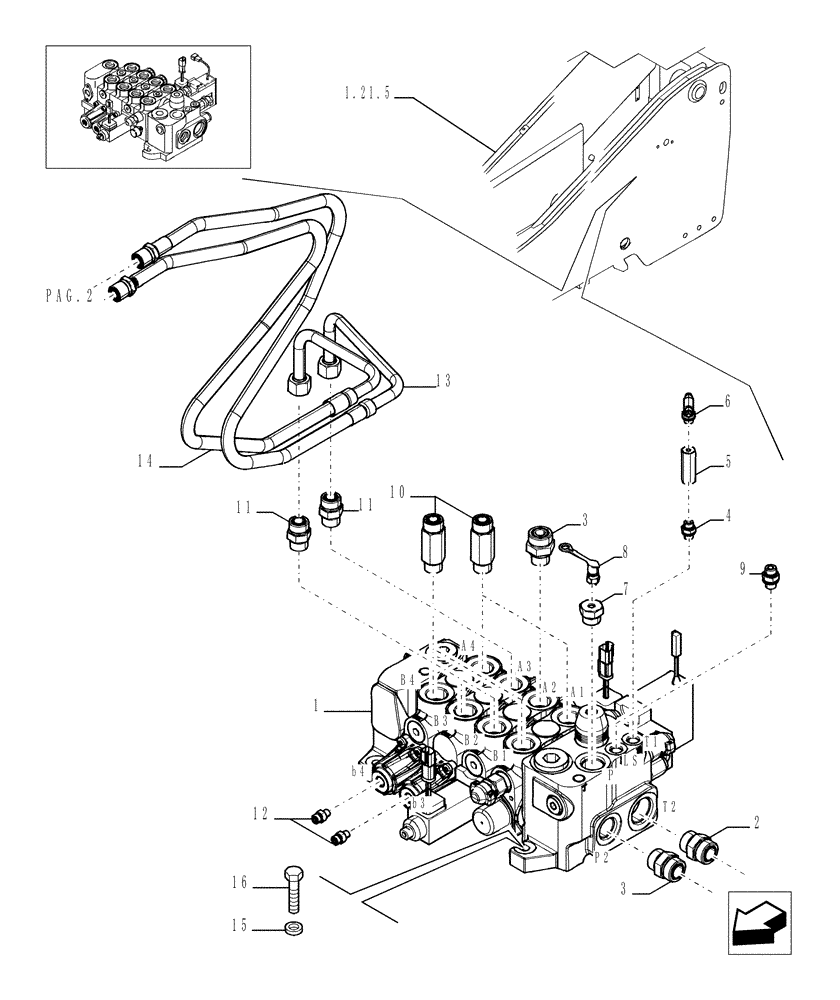

Схема запчастей Case TX1055 - (9.00825A[01]) - 4 SPOOL VALVE - OPTIONAL CODE 749002141 (35) - HYDRAULIC SYSTEMS
4
1
a2
ls
3
p
6
2
b3
15
a4
t1
t2
b3
9
a1
3
11
14
8
a3
7
11
10
b4
13
12
1.21.5
b4
pag.2
p2
b1
16
b2
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87625942

VALVE

ASSY.- SEE PAG. 3 - 9

1шт.

2

83963375

HYD CONNECTOR

1шт.

3

85803486

FITTING,1 7/16"-12 ORFS x 1 1/16"-12 ORB

2шт.

4

76088189

FITTING

1шт.

5

76081890

HYDRAULIC VALVE

1шт.

6

85824157

TEE,7/16"-20 JIC x 7/16"-20 JIC x 1/4" BSPP

1шт.

7

85823878

PLUG

1шт.

8

76076056

QUICK MALE COUPLING

1шт.

9

85802803

FITTING,9/16"-18 ORFS x 9/16"-18 ORB

1шт.

10

85824147

HYD CONNECTOR

4шт.

11

83962538

FITTING,1-3/16" - 12 ORFS x 1-1/16" - 12 ORB

3шт.

12

85803312

HYD CONNECTOR,7/16"-20 JIC x 9/16"-18 ORB

4шт.

13

87613612

PIPE

1шт.

14

87613611

PIPE

1шт.

15

12626231

WASHER,10.2mm ID x 25mm OD x 3mm Thk

3шт.

16

11106631

SCREW,Hex, M10 x 35mm, Cl 10.9, Full Thd

3шт.
