(1.82.6[02]) - HYDRAULIC SYSTEM PIPING

Запчасти Case TX1055 (1.82.6[02]) - HYDRAULIC SYSTEM PIPING (35) - HYDRAULIC SYSTEMS

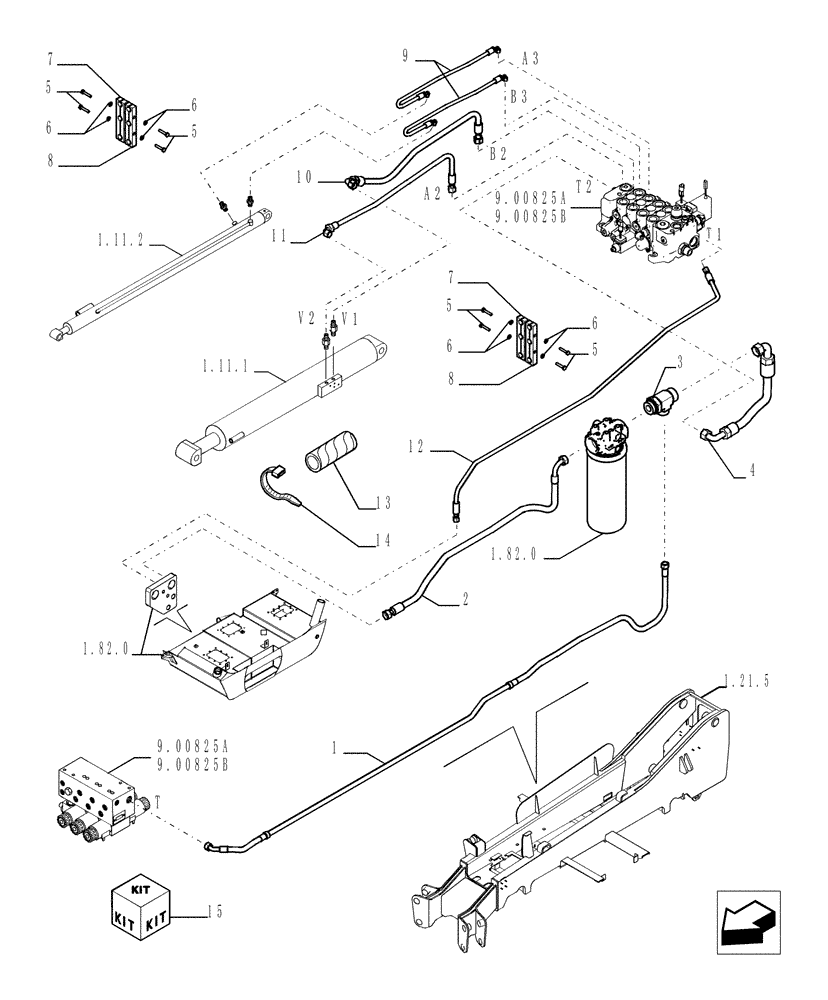

Схема запчастей Case TX1055 - (1.82.6[02]) - HYDRAULIC SYSTEM PIPING (35) - HYDRAULIC SYSTEMS
1.82.0
7
4
1
15
1.21.5
5
7
14
3
12
5
a2
13
6
t
5
t2
9.00825a
6
8
11
9.00825b
10
2
t1
9
b2
9.00825a
5
b3
a3
1.11.1
6
1.82.0
v1
v2
1.11.2
8
6
9.00825b
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

85823934

RIGID TUBE,20 mm ID

1шт.

- KIT 87706326

1шт.

2

76088266

FLEXIBLE HOSE

1шт.

3

85824154

HYD CONNECTOR

1шт.

4

85823893

FLEXIBLE HOSE

1шт.

5

16044024

BOLT,Hex, M8 x 1.25 x 40mm, Cl 8.8

4шт.

6

11193874

BELLEVILLE WASHER,M8 Bolt Size x 16mm OD x 1.4mm Thk

4шт.

7

87681614

CLAMP

2шт.

8

87681615

CLAMP

2шт.

9

85823885

FLEXIBLE HOSE

2шт.

10

85823884

FLEXIBLE HOSE

1шт.

11

85823883

FLEXIBLE HOSE

1шт.

12

85823895

FLEXIBLE HOSE

1шт.

13

84189598

SHIELD

4шт.

14

79013422

CABLE TIE,145mm L

CABLE STRAP

1шт.

15

87706326

KIT

- KIT RAGNO

1шт.
