(1.82.6[01]) - HYDRAULIC SYSTEM PIPING

Запчасти Case TX1055 (1.82.6[01]) - HYDRAULIC SYSTEM PIPING (35) - HYDRAULIC SYSTEMS

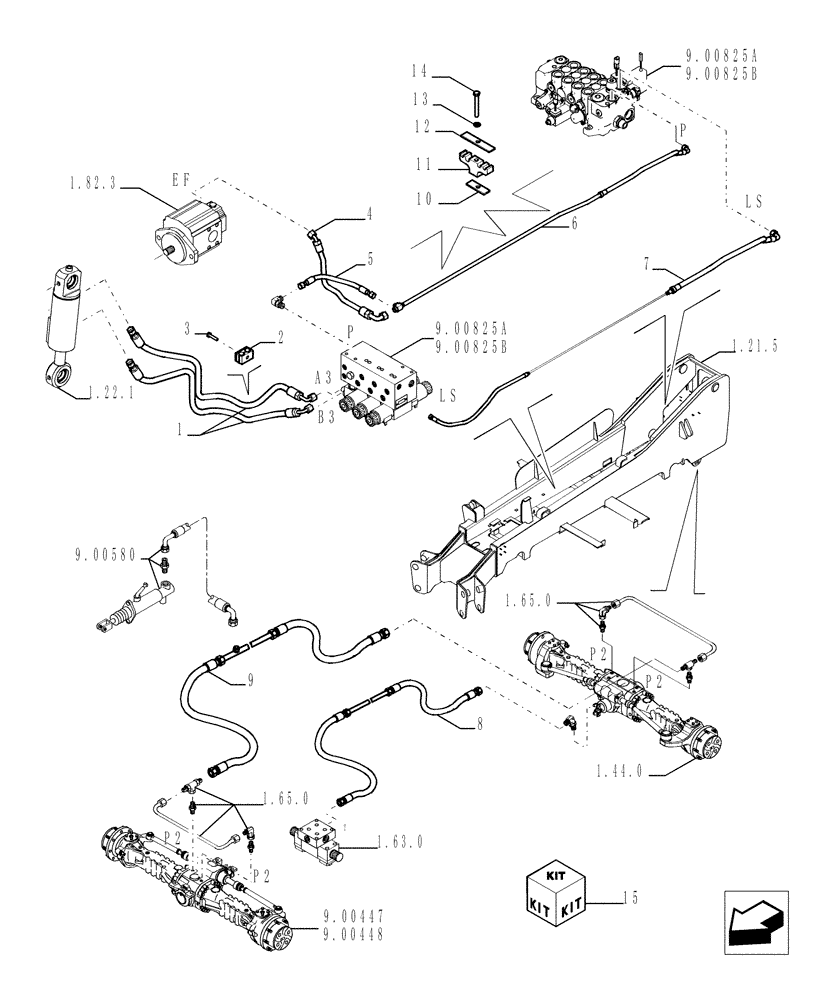

Схема запчастей Case TX1055 - (1.82.6[01]) - HYDRAULIC SYSTEM PIPING (35) - HYDRAULIC SYSTEMS
10
6
p
a3
ls
5
1.63.0
1.44.0
b3
1.82.3
9.00447
9
8
1.65.0
3
p2
14
p
ef
9.00825b
7
4
2
p2
ls
9.00580
15
1.22.1
p2
9.00825a
9.00825a
t
13
9.00448
1.65.0
11
12
1.21.5
9.00825b
1
p2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87535866

TUBE,10 mm ID x 1100 mm L

2шт.

2

76081933

CLAMP

1шт.

3

16043931

SCREW,Hex, M8 x 1.25 x 35mm, Cl 10.9, Full Thd

1шт.

4

85823882

FLEXIBLE HOSE

1шт.

5

76094243

HOSE

1шт.

6

85823935

RIGID TUBE,20 mm ID

1шт.

- KIT 87706326

1шт.

7

85823933

RIGID TUBE,6 mm ID

1шт.

- KIT 87706326

1шт.

8

85823932

RIGID TUBE,10 mm ID

1шт.

- KIT 87706326

1шт.

9

87706325

TUBE,8 mm ID x 10 mm OD x 3677 mm L

1шт.

- KIT 87706326

1шт.

10

76076179

RETAINING PLATE

3шт.

- KIT 87706326

1шт.

11

76076178

CLAMP

3шт.

- KIT 87706326

1шт.

12

76076177

RETAINING PLATE

3шт.

- KIT 87592750

1шт.

13

11193879

BELLEVILLE WASHER,M8 Bolt Size x 16mm OD x 1.4mm Thk

3шт.

- KIT 87706326

1шт.

14

16044531

SCREW,Hex, M8 x 65mm, Cl 10.9

3шт.

- KIT 87706326

1шт.

15

87706326

KIT

- KIT RAGNO

1шт.
