Запчасти Case 688G (9-34A) - INTERMEDIATE BOOM SECTION ASSEMBLY (ASN 686GXR JFE0001847; 688G JFE0003612) (09) - CHASSIS/ATTACHMENTS

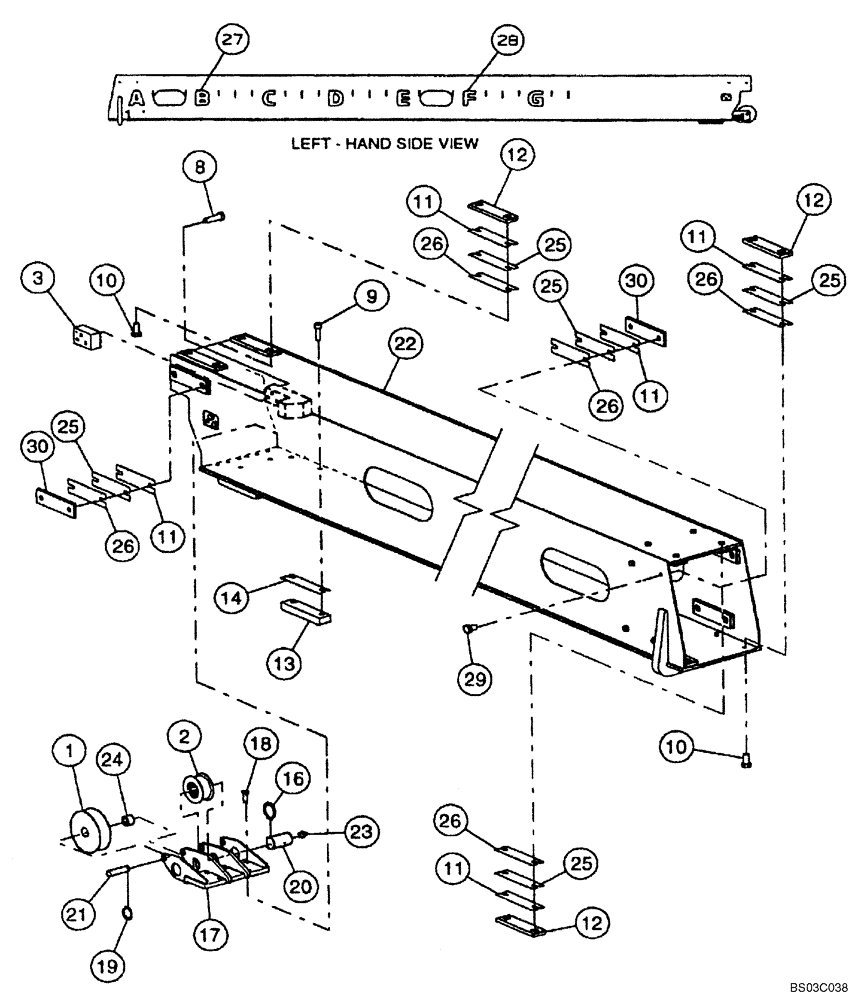

Схема запчастей Case 688G - (9-34A) - INTERMEDIATE BOOM SECTION ASSEMBLY (ASN 686GXR JFE0001847; 688G JFE0003612) (09) - CHASSIS/ATTACHMENTS
11
14
24
20
25
11
26
26
18
8
25
10
19
21
25
10
30
29
28
3
23
16
13
12
11
30
2
9
26
12
22
25
26
11
1
26
27
17
11
12
26

Артикул

Название

Примечание

Количество

1

87417753

SHEAVE

Hose Sheave

1шт.

2

87417754

SHEAVE

Sheave, Chain

1шт.

Component Parts Not Available

1шт.

3

326641A1

BLOCK

Intermediate Boom

2шт.

8

426-832

BOLT,Hex, 1/2" - 13 x 2", Gr 8

6шт.

9

864-10025

HEX SOC SCREW,M10 x 25mm, Cl 8.8

M10 x 25

4шт.

10

614-10020

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8, Full Thd

12шт.

11

317062A1

SHIM

12шт.

12

430356A1

WEAR PAD

Inner

6шт.

13

87417757

WEAR PAD

Pad, Wear, Outer

2шт.

14

317140A1

PLATE

4шт.

16

100-11150

SNAP RING,#150, Ext

1шт.

17

87417758

BRACKET

Bracket

1шт.

18

628-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9, Full Thd

8шт.

19

100-1175

SNAP RING,#75, Ext

1шт.

20

87417759

BRACKET

Pin, Chain Sheave

1шт.

21

87417760

PIN

Pin

1шт.

22

87417751

BOOM EXTENSION

Boom, Section, Intermediate

1шт.

686GXR

1шт.

22

87417752

BOOM EXTENSION

Boom, Section, Intermediate

1шт.

688G

1шт.

23

219-55

LUBE NIPPLE,90 Degree Elbow, 1/8" - 27 NPTF

1шт.

24

87417761

BUSHING

Bushing

1шт.

25

317393A1

PLATE

2шт.

26

317414A1

PLATE

4шт.

27

317154A1

DECAL

1шт.

ABCD

1шт.

28

317155A1

DECAL

EFG

1шт.

686GXR and 688G Models

1шт.

29

614-10016

BOLT,Hex, M10 x 1.5 x 16mm, Cl 8.8, Full Thd

12шт.

30

363783A1

PAD

Wear

6шт.

Выбрано товаров: 31
