(686G) - CASE SERIES-2 TELESCOPIC HANDLER (5/99-12/03)
/
(06) - POWER TRAIN
/

(6-14) - FRONT AND REAR AXLE, BRAKES

Запчасти Case 686G (6-14) - FRONT AND REAR AXLE, BRAKES (06) - POWER TRAIN

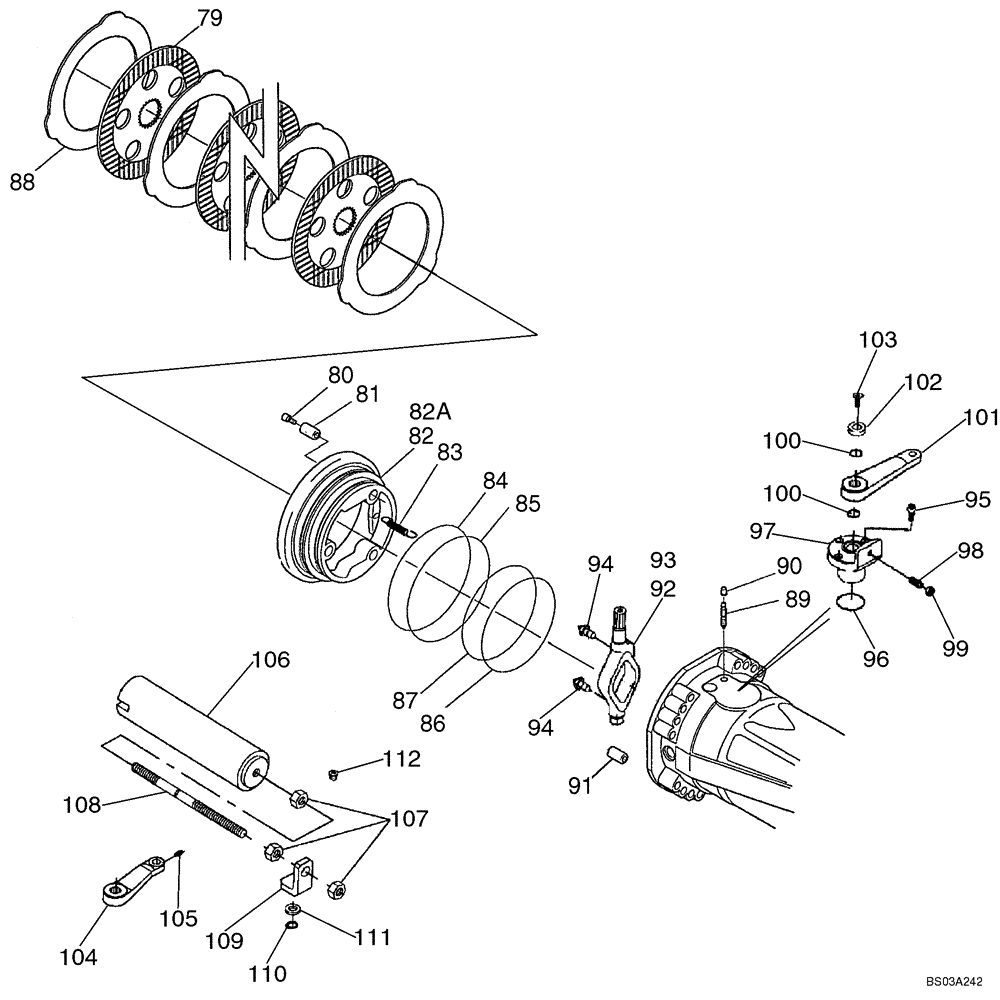

Схема запчастей Case 686G - (6-14) - FRONT AND REAR AXLE, BRAKES (06) - POWER TRAIN
107
92
91
104
94
100
108
82
95
83
87
80
93
94
96
99
88
112
106
90
85
97
98
84
81
110
109
111
100
86
103
101
102
105
79
82a
89

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

Axle, Front

1шт.

See Figure 6-04 For Correct Axle For Each Model

1шт.

REF

INSTRUCTION

Axle, Rear

1шт.

See Figure 6-04 For Correct Axle For Each Model

1шт.

79

317728A1

BRAKE DISC

DISC, BRAKE

6шт.

For All Axles Except 389343A1 and 389344A1

1шт.

79

87411949

DISC

8шт.

For 389343A1 and 389344A1 Axle

1шт.

80

317729A1

BOLT

6шт.

81

317730A1

SPRING

6шт.

82

317731A1

PISTON

2шт.

For 316217A1, 366274A1, 367205A1, 367203A1, 316218A1 Axle

1шт.

82

366715A1

PISTON

2шт.

For 359439A1, 389343A1 and 359438A1 Axle

1шт.

82

87411946

PISTON

Left Hand

1шт.

For 389344A1 Axle

1шт.

82a

87411950

PISTON

Right Hand

1шт.

For 389344A1 Axle

1шт.

83

317732A1

SPRING

6шт.

84

317733A1

BACK-UP RING

2шт.

85

317734A1

O-RING

2шт.

86

317735A1

BACK-UP RING

2шт.

All Axles Except 389343A1 and 389344A1

1шт.

86

366716A1

RING

2шт.

For 389343A1 and 389344A1 Axle

1шт.

87

317736A1

O-RING

2шт.

88

317737A1

BRAKE DISC

DISC, BRAKE

8шт.

89

319669A1

BLEEDER

2шт.

90

317040A1

PLUG

2шт.

91

318051A1

DOWEL

2шт.

92

87411947

LEVER

Left Hand

1шт.

For 389344A1 Axle

1шт.

93

87411936

LEVER

1шт.

For 389344A1 Axle

1шт.

94

87411948

RETAINER

1шт.

For 389344A1 Axle

1шт.

95

87411937

BOLT

6шт.

For 389344A1 Axle

1шт.

96

87411938

O-RING

2шт.

For 389344A1 Axle

1шт.

97

87411939

BUSHING

2шт.

For 389344A1 Axle

1шт.

98

87411940

BOLT

2шт.

For 389344A1 Axle

1шт.

99

87411941

NUT

2шт.

For 389344A1 Axle

1шт.

100

87411942

O-RING

4шт.

For 389344A1 Axle

1шт.

101

87411943

LEVER

1шт.

For 389344A1 Axle

1шт.

102

87411944

WASHER

2шт.

For 389344A1 Axle

1шт.

103

87411945

BOLT

2шт.

For 389344A1 Axle

1шт.

104

87411951

LEVER

1шт.

For 389344A1 Axle

1шт.

105

87411952

FITTING

2шт.

For 389344A1 Axle

1шт.

106

86988827

CYLINDER ASSY.

1шт.

For 389344A1 Axle

1шт.

107

86988831

SPECIAL NUT

3шт.

For 389344A1 Axle

1шт.

108

86988832

ROD

1шт.

For 389344A1 Axle

1шт.

109

451178A1

BRACKET

1шт.

For 389344A1 Axle

1шт.

110

87411953

RETAINER

1шт.

For 389344A1 Axle

1шт.

111

87411954

SPACER

1шт.

For 389344A1 Axle

1шт.

112

87411955

BOLT

1шт.

For 389344A1 Axle

1шт.

87411956

KIT

B Piston

1шт.

Incl. 81, 87411946, 84 - 86, 94

1шт.

87411957

KIT

A Piston

1шт.

Incl. 81, 87411946, 82A, 84, 85, 94

1шт.
