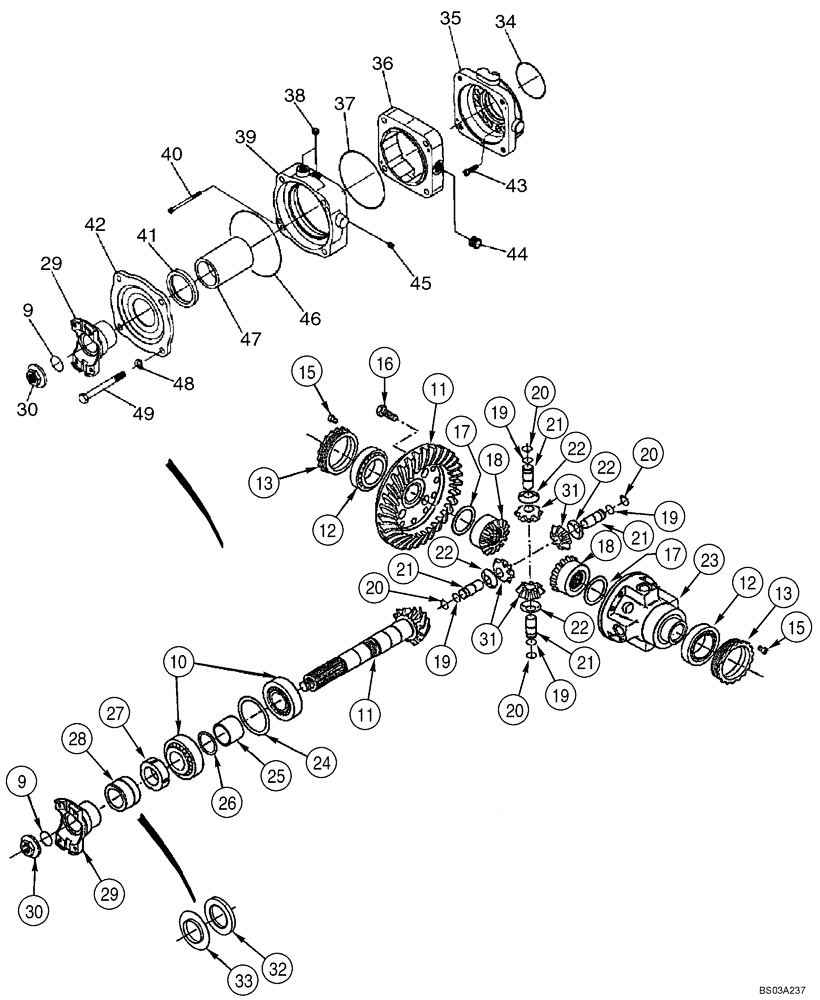

Запчасти Case 686G (6-08) - FRONT AND REAR AXLE, CARRIER ASSEMBLY (06) - POWER TRAIN

REF

INSTRUCTION

Axle, Front

1шт.

See Figure 6-04 For Correct Axle For Each Model

1шт.

REF

INSTRUCTION

Axle, Rear

1шт.

See Figure 6-04 For Correct Axle For Each Model

1шт.

9

317640A1

SEAL

1шт.

10

366709A1

BALL BEARING

Pinion Shaft

2шт.

For 359439A1 Axle

1шт.

No Longer Available, Order 317387A1 and 317388A1

1шт.

10

366636A1

BALL BEARING

Pinion Shaft

2шт.

For 359438A1, 389344A1 and 389343A1 Axle

1шт.

10

317387A1

BALL BEARING

Pinion Shaft

2шт.

All Axles Except 359438A1, 389344A1 and 389343A1

1шт.

10a

317388A1

BALL BEARING

BEARING - pinion shaft

2шт.

All Axles Except 359438A1

1шт.

Not Illustrated

1шт.

11

317641A1

GEAR-SET

Ring and Pinion

1шт.

For 316217A1 and 366274A1 Front Axle

1шт.

11

317785A1

GEAR-SET

Ring and Pinion

1шт.

For 316218A1, 367203A1 and 367205A1 Rear Axle

1шт.

11

366638A1

GEAR-SET

Ring and Pinion

1шт.

For 359438A1, 359439A1 and 389343A1 Axle

1шт.

11

87411924

BEVEL GEAR

1шт.

For 389344A1 Axle

1шт.

12

318062A1

ROLLER BEARING

Roller

2шт.

13

317642A1

NUT

Ring

2шт.

14

317643A1

BOLT

4шт.

For 316217A1, 316218A1, 389344A1, 389343A1 Axle

1шт.

Not Illlustrated

1шт.

15

317644A1

BOLT

2шт.

16

317646A1

BOLT

12шт.

All Axles Except 389344A1 and 389343A1

1шт.

17

317645A1

WASHER

2шт.

18

317648A1

GEAR

Side, Differential

2шт.

19

317649A1

CLIP

4шт.

20

317650A1

CLIP

4шт.

21

317665A1

PIN

4шт.

All Axles Except 389343A1

1шт.

21

87411996

PIN

4шт.

For 389343A1 Axle

1шт.

22

317666A1

WASHER

4шт.

23

317667A1

DIFFERENTIAL

1шт.

For 316217A1, 316218A1, 359438A1 Axle

1шт.

24

317811A1

SHIM

0.10 mm thick

1шт.

24

317810A1

SHIM

0.15 mm thick

1шт.

24

317786A1

SHIM

0.20 mm thick

1шт.

24

317787A1

SHIM

0.30 mm thick

1шт.

25

317668A1

SPACER

1шт.

26

317812A1

SHIM

0.10 mm thick

1шт.

26

317813A1

SHIM

0.15 mm thick

1шт.

26

317814A1

SHIM

0.20 mm thick

1шт.

26

318071A1

SHIM

0.40 mm thick

1шт.

26

317815A1

SHIM

0.50 mm thick

1шт.

27

318050A1

NUT

Ring

1шт.

28

317669A1

SPACER

1шт.

For 316217A1, 366274A1 and 359438A1 Axle

1шт.

29

317670A1

FLANGE

1шт.

All Axles Except 359439A1 and 389344A1

1шт.

29

366710A1

FLANGE

1шт.

For 359439A1 and 389344A1 Axle

1шт.

30

317671A1

NUT

1шт.

31

317672A1

DIFFERENTIAL

4шт.

32

316969A1

SEAL

1шт.

Rear Axle Only

1шт.

33

316956A1

PLATE

1шт.

Rear Axle Only

1шт.

34

317771A1

O-RING

1шт.

For 389343A1 Axle Only

1шт.

35

317770A1

COVER

1шт.

For 389343A1 Axle Only

1шт.

36

317760A1

SPACER

1шт.

For 389343A1 Axle Only

1шт.

37

388045A1

RING

1шт.

For 389343A1 Axle Only

1шт.

38

318054A1

PLUG

1шт.

For 389343A1 Axle Only

1шт.

39

317380A1

COVER

1шт.

For 389343A1 Axle Only

1шт.

40

317744A1

BOLT

2шт.

For 389343A1 Axle Only

1шт.

41

317739A1

SEAL

1шт.

For 389343A1 Axle Only

1шт.

42

317379A1

COVER

1шт.

For 389343A1 Axle Only

1шт.

43

317769A1

BOLT

18шт.

For 389343A1 Axle Only

1шт.

44

87411997

PLUG

4шт.

For 389343A1 Axle Only

1шт.

45

87411998

BOLT

2шт.

For 389343A1 Axle Only

1шт.

46

317740A1

O-RING

1шт.

For 389343A1 Axle Only

1шт.

47

87411999

SPACER

1шт.

For 389343A1 Axle Only

1шт.

48

318046A1

SPRING WASHER

4шт.

For 389343A1 Axle Only

1шт.

49

87412000

BOLT

4шт.

For 389343A1 Axle Only

1шт.

87411959

KIT

Differential

1шт.

Incl. 12 - 17, 32 and Carrier

1шт.
