Запчасти Case 686G (9-36) - INNER BOOM SECTION ASSEMBLY (ALL 686G MODELS; BSN 686GXR JFE0001848; 688G JFE0003613) (09) - CHASSIS/ATTACHMENTS

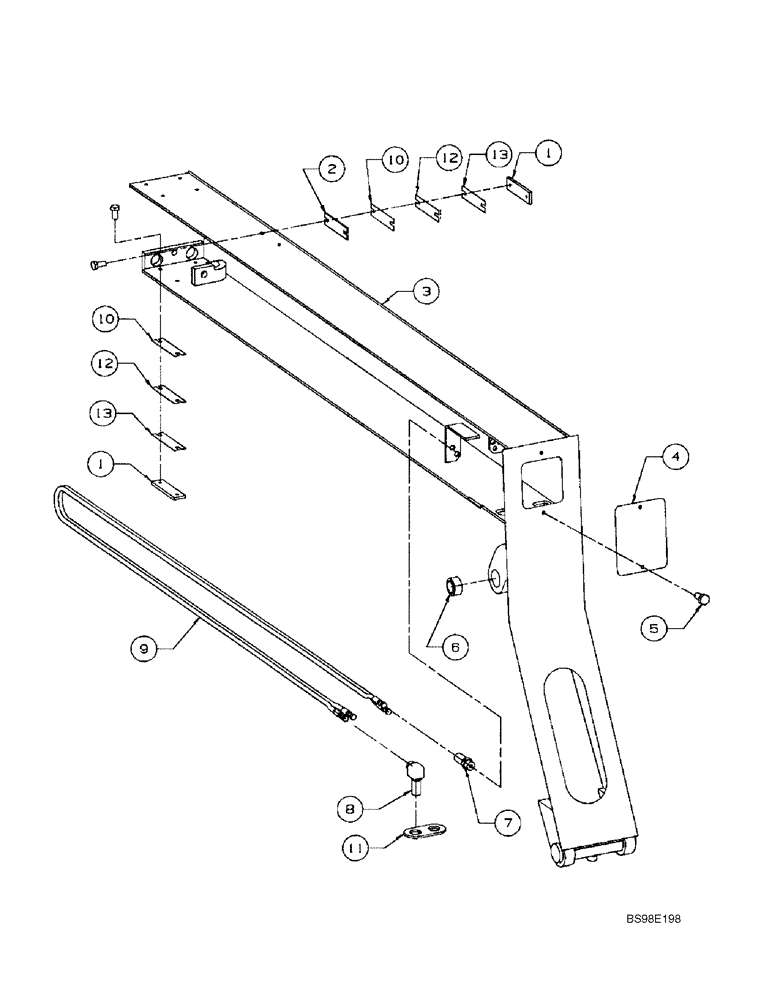

Схема запчастей Case 686G - (9-36) - INNER BOOM SECTION ASSEMBLY (ALL 686G MODELS; BSN 686GXR JFE0001848; 688G JFE0003613) (09) - CHASSIS/ATTACHMENTS
11
13
8
12
5
3
10
7
4
2
10
1
13
9
1
6
12

Артикул

Название

Примечание

Количество

1

430356A1

WEAR PAD

6шт.

Replaces 317058A1

1шт.

2

317148A1

PLATE, SPACER

PLATE,SPACER

2шт.

3

432655A1

BOOM

Section, Inner

1шт.

All 686G Models

1шт.

Replaces 326650A1, 367821A1

1шт.

3

432430A1

BOOM

Section, Inner

1шт.

686GXR (Prior to PIN JFE0001848)

1шт.

3

432656A1

BOOM

Section, Inner

1шт.

688G (Prior To PIN JFE0003613)

1шт.

4

317081A1

PLATE

Access

1шт.

5

614-10020

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8, Full Thd

14шт.

6

316993A1

SPHERICAL BEARING

1шт.

7

318104A1

ADAPTER

2шт.

8

318105A1

ADAPTER

2шт.

9

326652A1

HOSE

342.28 Inch Long

1шт.

All 686G Models

1шт.

9

317144A1

HOSE

357.67 Inch Long

1шт.

686GXR (Prior to PIN JFE0001848)

1шт.

9

363789A1

HOSE

1шт.

688G (Prior To PIN JFE0003613)

1шт.

10

317062A1

SHIM

2шт.

11

317143A1

SHIM

1шт.

12

317393A1

PLATE

2шт.

13

317414A1

PLATE

5шт.

Выбрано товаров: 25
