Запчасти Case 686G (9-30) - BOOM ASSY & TELESCOPIC CROWD CYLINDER (ALL SER 1 & 2 686G; BSN 686GXR JFE0001848; 688G JFE0003613) (09) - CHASSIS/ATTACHMENTS

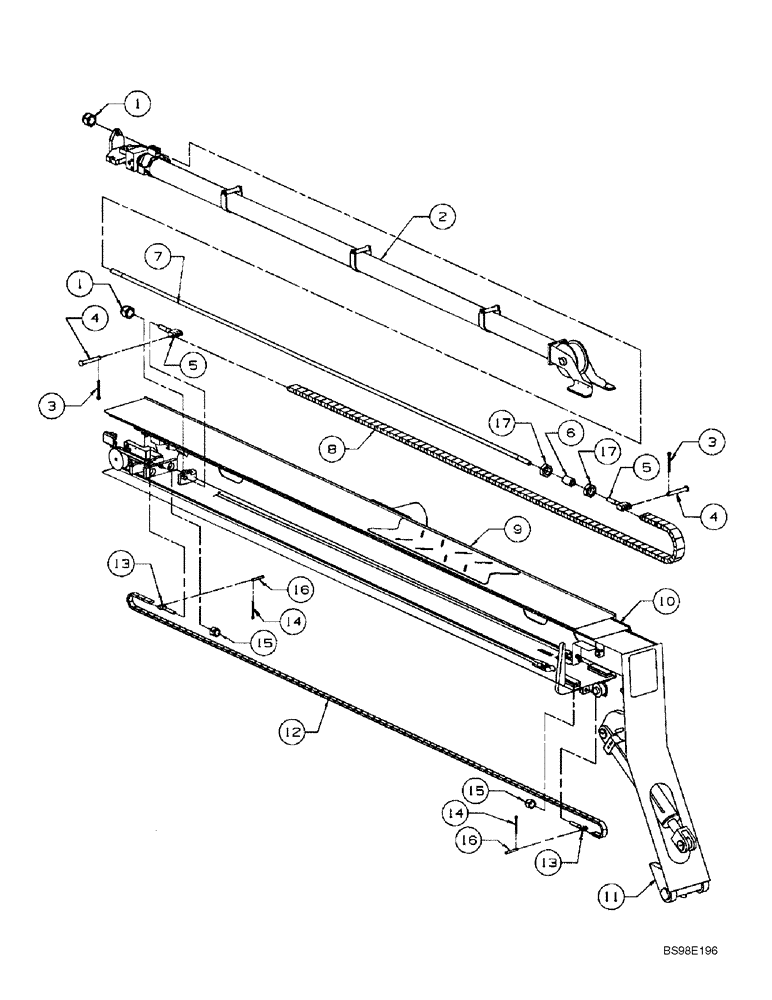

Схема запчастей Case 686G - (9-30) - BOOM ASSY & TELESCOPIC CROWD CYLINDER (ALL SER 1 & 2 686G; BSN 686GXR JFE0001848; 688G JFE0003613) (09) - CHASSIS/ATTACHMENTS
5
1
17
6
1
4
3
5
9
11
16
10
17
4
14
3
15
13
2
12
13
8
16
7
15
14

Артикул

Название

Примечание

Количество

1

131-1420

LOCK NUT,1"-12, GB

2шт.

Replaces 318488A1

1шт.

2

REF

INSTRUCTION

Cylinder Assy, Telescopic Crowd

1шт.

See Figure 9-38

1шт.

3

432-816

COTTER PIN,1/8" x 1"

2шт.

Replaces 363859A1

1шт.

4

317002A1

PIN

2шт.

5

317076A1

ANCHOR

2шт.

6

317084A1

NUT

1шт.

7

326632A1

ROD

Chain Anchor

1шт.

All 686G Models

1шт.

7

317069A1

ROD

Chain Anchor

1шт.

686GXR Prior To PIN JFE0001848

1шт.

688G Prior To PIN JFE0003613

1шт.

8

326633A1

CHAIN (CE)

Boom Extension

1шт.

All 686G Models

1шт.

8

360687A1

CHAIN (AG)

Boom Extension

1шт.

686GXR Prior to P.I.N. JFE0001511

1шт.

8

326801A1

CHAIN (CE)

Boom Extension

1шт.

686GXR P.I.N. JFE0001511 - JFE0001847

1шт.

688G Prior to PIN JFE0003613

1шт.

9

REF

INSTRUCTION

Section Assy, Boom, Outer

1шт.

See Figure 9-32, 9-32A

1шт.

10

REF

INSTRUCTION

Section Assy, Boom, Intermediate

1шт.

See Figure 9-34

1шт.

11

REF

INSTRUCTION

Section Assy, Boom, Inner

1шт.

See Figure 9-36

1шт.

12

326634A1

CHAIN (CE)

Boom Retraction

1шт.

All 686G Models

1шт.

12

317057A1

CHAIN (CE)

Boom Retraction

1шт.

686GXR Prior To PIN JFE0001848

1шт.

12

363773A1

CHAIN (CE)

Boom Retraction

1шт.

688G Prior to PIN JFE0003613

1шт.

13

317903A1

ANCHOR

2шт.

14

432-616

COTTER PIN,3/32" x 1"

2шт.

15

318040A1

LOCK NUT

2шт.

16

318021A1

PIN

2шт.

17

129-358

JAM NUT,Jam, 1"-12, G5

2шт.

Replaces 318487A1

1шт.

Выбрано товаров: 39
