(9-12) - SUSPENSION SEAT COMPONENTS

Запчасти Case 686G (9-12) - SUSPENSION SEAT COMPONENTS (09) - CHASSIS/ATTACHMENTS

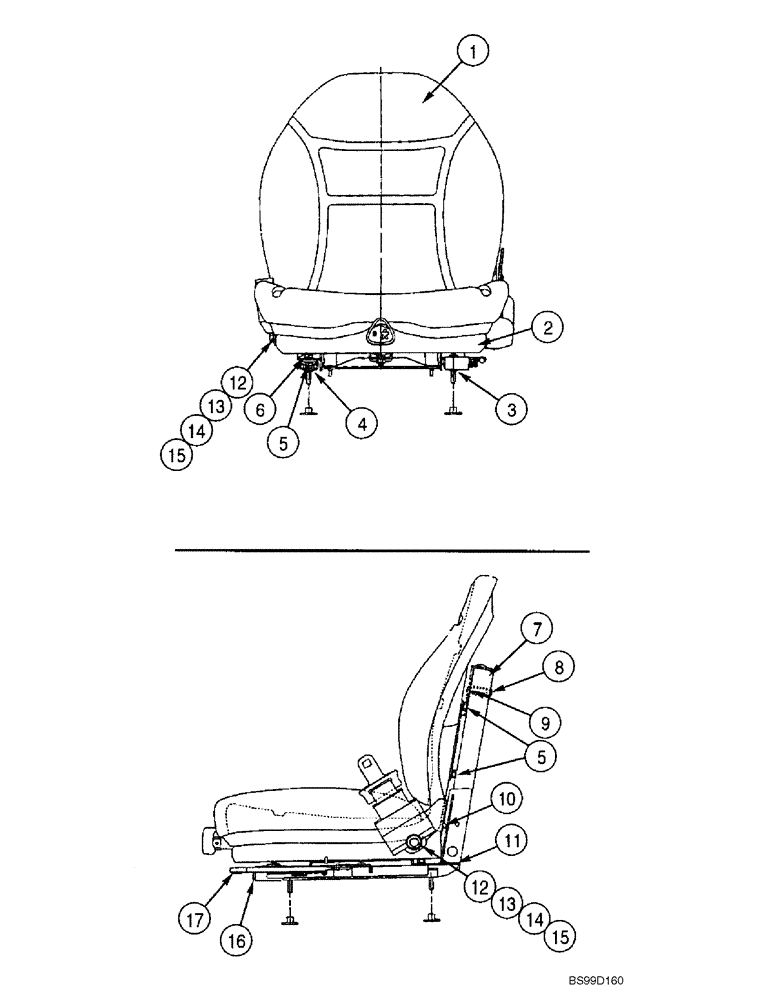

Схема запчастей Case 686G - (9-12) - SUSPENSION SEAT COMPONENTS (09) - CHASSIS/ATTACHMENTS
11
6
9
2
5
12
14
3
13
5
15
4
14
7
17
12
15
13
10
16
8
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

357528A1

SEAT ASSY.

Operators, Suspension

1шт.

Incl. 1 - 17

1шт.

1

370964A1

KIT

Cushion

1шт.

2

317843A1

BOOT

Dust

1шт.

3

366798A1

LATCH

Adjuster, With Handle

1шт.

4

317831A1

BRACKET

Slide

1шт.

5

317842A1

SCREW

1шт.

6

317849A1

NUT

3шт.

7

NSS

NOT SOLD SEPARAT

Suspension With Damper

1шт.

8

317846A1

CLEVIS PIN

2шт.

9

317847A1

NUT

2шт.

10

317844A1

ELECTRICAL WIRE

WIRE Frame, Upper

1шт.

11

317845A1

ELECTRICAL WIRE

WIRE Frame, Lower

2шт.

12

328-716

BOLT,Hex, 7/16" - 20 x 1", Gr 8

2шт.

13

317838A1

LOCK NUT

2шт.

14

317839A1

WASHER

4шт.

15

317837A1

SAFETY BELT

Retractable

1шт.

16

317850A1

BRACKET

Stop Plate

1шт.

17

317832A1

HANDLE

Adjuster, Vinyl

1шт.
