Запчасти Case 90XT (09-02) - COUPLER, MECHANICAL (09) - CHASSIS

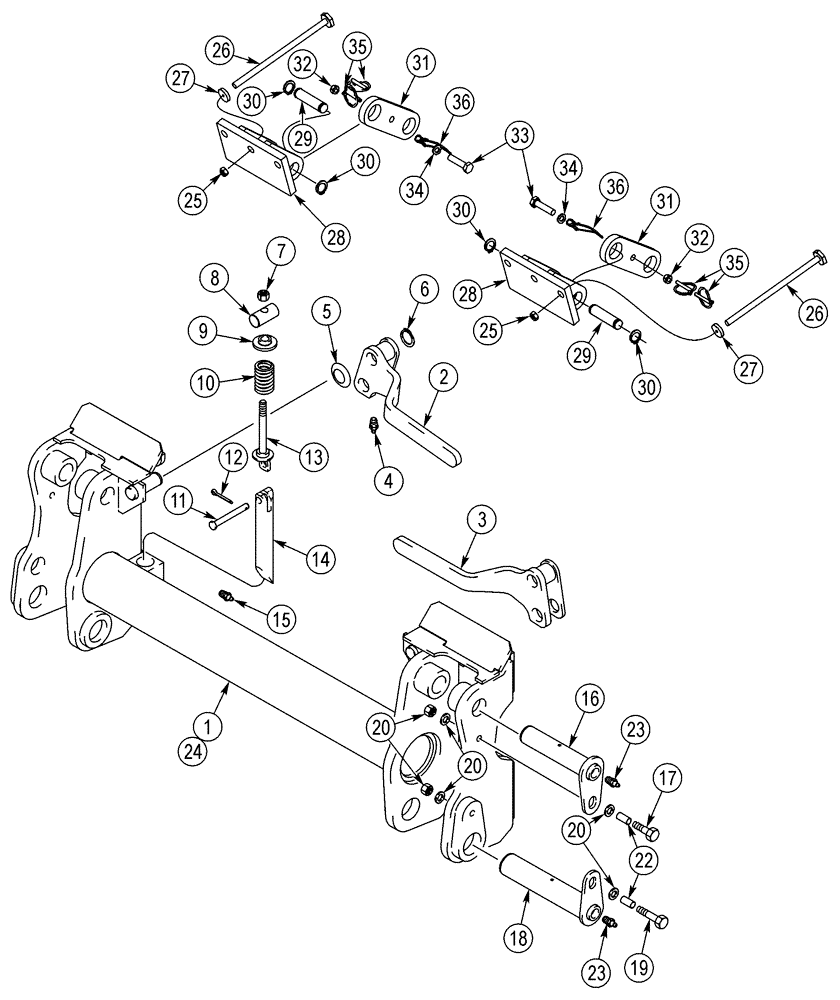

Схема запчастей Case 90XT - (09-02) - COUPLER, MECHANICAL (09) - CHASSIS
28
8
12
18
9
10
20
30
11
35
35
34
19
22
4
27
34
16
20
25
30
32
26
36
24
26
23
33
31
30
25
20
15
3
28
14
36
30
13
31
1
32
29
6
7
27
2
5
23
17
29

Артикул

Название

Примечание

Количество

1

143137A6

FRAME

1шт.

2

246651A1

LEVER

Left Hand

1шт.

3

246649A1

LEVER

Right Hand

1шт.

4

219-86

LUBE NIPPLE,1/8" NPTF

2шт.

5

A76552

SPRING

2шт.

6

800-1124

SNAP RING,M22, Ext

If Used

2шт.

6

370017

SNAP RING

Snap Ring; No. 24; If Used

2шт.

7

412126

NUT,M12 x 1.75

2шт.

8

H436001

TRUNNION

2шт.

9

240486A1

GUIDE

2шт.

10

401539A1

SPRING

Replaces A27289

2шт.

11

321018

CLEVIS PIN,12mm OD x 44mm L

2шт.

12

130003

COTTER PIN,3mm OD x 30mm OAL

2шт.

13

410762A1

ROD

Replaces: 240489A1

2шт.

14

240484A1

PIN,31.83mm OD x 206mm L

2шт.

15

219-86

LUBE NIPPLE,1/8" NPTF

2шт.

16

255071A2

PIN,35mm OD x 177mm L

Upper

2шт.

17

325829

BOLT,Hex, M10 x 1.5 x 45mm, Cl 8.8

2шт.

18

255072A2

PIN,45mm OD x 215mm L

Lower

2шт.

19

325829

BOLT,Hex, M10 x 1.5 x 45mm, Cl 8.8

2шт.

20

86625253

WASHER,11mm ID x 24mm OD x 2mm Thk

8шт.

21

832-41310

NUT,M10 x 1.5, Cl 10

4шт.

22

906091R1

SPACER,10.7mm ID x 17.14mm OD x 9.5mm L

3/8 x 0.375 x Strg Pipe; Replaces 660200R1

4шт.

23

80710

LUBE NIPPLE,1/8” – 27 Dryseal PTF

4шт.

Europe Only

1шт.

24

293214A1

FRAME ASSY

1шт.

25

832-41312

NUT,M12 x 1.75, Cl 10

4шт.

26

9628065

SCREW,Hex, M12 x 1.75 x 45mm, Cl 8.8

4шт.

27

895-11012

WASHER,13.5mm ID x 24mm OD x 2.5mm Thk

4шт.

28

372051A2

BRACKET

Bucket Locking

2шт.

29

D138889

PIN,69.98mm OD x 160mm L

Lift Cylinder Pivot

2шт.

30

103-1687

SNAP RING,#87, Ext

4шт.

31

405721A1

LINK

Bucket Locking

2шт.

32

832-41310

NUT,M10 x 1.5, Cl 10

2шт.

33

120112

BOLT,Hex, M10 x 1.5 x 40mm, Cl 8.8, Full Thd

2шт.

34

86624176

WASHER,11mm ID x 20mm OD x 2mm Thk

2шт.

35

A30338

PIN

2шт.

36

L78786

CABLE RETAINER

2шт.

Выбрано товаров: 38
