Запчасти Case 85XT (04-01) - STARTER ASSY (04) - ELECTRICAL SYSTEMS

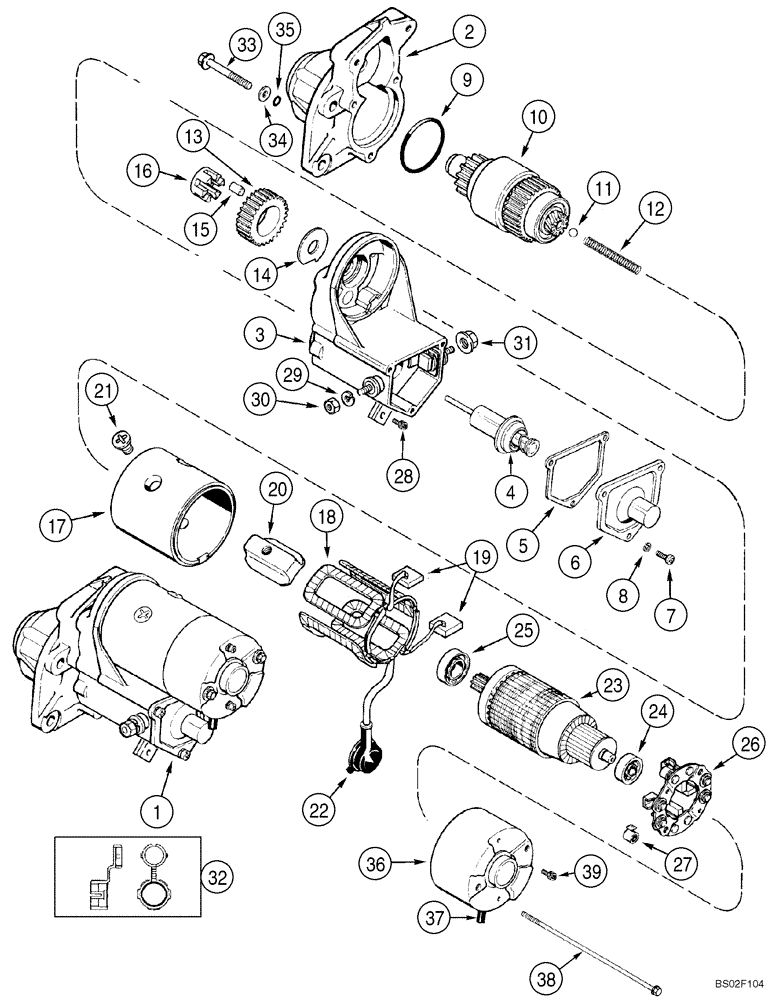

Схема запчастей Case 85XT - (04-01) - STARTER ASSY (04) - ELECTRICAL SYSTEMS
35
30
2
7
18
20
31
12
10
27
24
11
36
9
6
19
21
5
34
33
32
14
17
13
1
4
26
23
16
39
22
25
15
8
38
37
29
28
3

Артикул

Название

Примечание

Количество

1

1987559C1

STARTING MOTOR

Incl. 2 - 39

1шт.

1

86982709R

REMAN-STARTER,12V, 2.5kW

Remanufactured, Starter, 12 volt, 2.5KW

1шт.

1

86982709C

CORE-STARTER,12V, 2.5kW

Return Part Number

1шт.

1

104452A2R

REMAN-STARTER

Remanufactured Starter12 volt, 2.5KW

1шт.

1

104452A1C

CORE-STARTER

Return Part Number, Starter12 volt, 2.5KW

1шт.

2

A46948

HOUSING

1шт.

3

104588A1

SOLENOID

Incl. 4 - 8

1шт.

4

NSS

NOT SOLD SEPARAT

Solenoid

1шт.

5

NSS

NOT SOLD SEPARAT

Seal

1шт.

6

NSS

NOT SOLD SEPARAT

Cover Sheet

1шт.

7

NSS

NOT SOLD SEPARAT

Screw

3шт.

8

NSS

NOT SOLD SEPARAT

Washer

3шт.

9

1546500C1

SEAL,2.4mm Thk x 47.2mm ID

1шт.

10

104587A1

CLUTCH

1шт.

11

211-1011

BALL,11/32" Dia

3/4; 24,CRS

1шт.

12

A47232

SPRING

2-13/16

1шт.

13

A47233

GEAR

1шт.

14

141360A1

WASHER

1шт.

15

A47235

ROLLER BEARING

5шт.

16

A47236

RETAINER

1шт.

A47240

HOUSING

Incl. 17 - 22

1шт.

17

NSS

NOT SOLD SEPARAT

Housing

1шт.

18

NSS

NOT SOLD SEPARAT

Coil Assy

1шт.

19

NSS

NOT SOLD SEPARAT

Brush

2шт.

20

NSS

NOT SOLD SEPARAT

Shoe

4шт.

21

NSS

NOT SOLD SEPARAT

Screw

4шт.

22

NSS

NOT SOLD SEPARAT

Boot

1шт.

23

A47242

ARMATURE

Incl. 24, 25

1шт.

24

452698C1

BALL BEARING,10mm ID x 30mm OD x 9mm W

1шт.

25

A47247

BALL BEARING,17mm ID x 35mm OD x 10mm W

Ball

1шт.

26

A47239

HOLDER

Incl. 27

1шт.

27

A47249

SPRING

1шт.

28

401126A1

SCREW,M5 x 8mm, W/ LW

1шт.

29

892-11010

LOCK WASHER,M10

1шт.

30

825-1410

NUT,M10, Cl 8

1шт.

31

332468A1

NUT

M10; With Washer

1шт.

32

141354A1

RING

1шт.

A47230

BOLT

Incl. 33 - 39

3шт.

33

332475A1

BOLT

1шт.

34

495-81252

WASHER,#12

(Flat, 1/4" x 9/16" x 1/16")

1шт.

35

332476A1

O-RING

1шт.

36

401106A1

FRAME

1шт.

37

141355A1

COVER

1шт.

38

332467A1

BOLT

M6 x 181

1шт.

39

141361A1

CAPTIVE WASHER SCREW,M5 x 9.40mm

1шт.

Выбрано товаров: 45
