(013Q) - BRAKES, BENDIX

Запчасти Case 1529 (013Q) - BRAKES, BENDIX

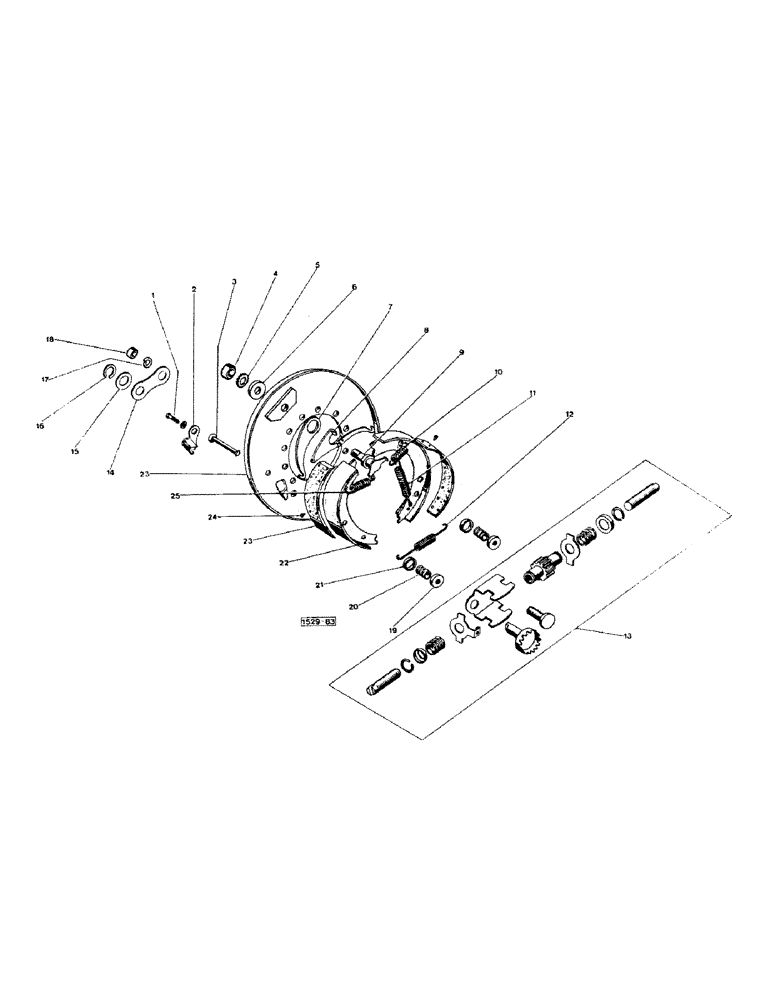

Схема запчастей Case 1529 - (013Q) - BRAKES, BENDIX
16
5
8
18
1
26
3
20
4
7
15
9
10
17
6
25
24
2
12
13
11
22
23
19
14
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

E17937

BRAKE SHOE

L.H

1шт.

E17936

BRAKE SHOE

R.H.

1шт.

1

E16370

BOLT

SCREW

1шт.

E16677

WASHER

lock 8

1шт.

2

E19075

BRACKET

L.H

1шт.

Included in L.H. brake.

1шт.

E19402

BRACKET

R.H

1шт.

Included in R.H. brake.

1шт.

3

E19418

PIN

2шт.

4

100020

NUT,M16 x 2.0, Cl 8

1шт.

5

E19413

WASHER lock 16 ext. shakeproof

1шт.

6

E19412

WASHER

1шт.

7

E19408

LEVER

LINK Offset

1шт.

8

E19409

CAM

L.H

1шт.

Included in L.H. brake.

1шт.

E19410

CAM

R.H

1шт.

Included in R.H. brake.

1шт.

9

E19411

AXLE PIN

1шт.

10

E19415

SPRING

, Serial Range: (opposite-link-offset)

1шт.

11

E19417

FITTING

SPRING return

1шт.

12

E19426

SPRING

adjusting

1шт.

13

E19421

ADJUSTER

KIT centering

1шт.

14

E19425

PLATE ASSY.

reinforcing

1шт.

15

E19422

WASHER

1шт.

16

E19423

CIRCLIP

RING snap

1шт.

17

E16724

WASHER

lock 10

1шт.

18

E19424

NUT

1шт.

19

T29876

COVER ASSY

RETAINER

2шт.

20

E19420

SPRING

2шт.

21

E19419

CUP ASSY.

BUSHING centering

2шт.

22

E19416

LINING

KIT brake

2шт.

23

NSS

NOT SOLD SEPARAT

LINING

2шт.

24

NSS

NOT SOLD SEPARAT

RIVET

20шт.

25

E19414

VALVE SPRING

lever side

1шт.

26

E19427

PLATE L.H

1шт.

Included in L.H. brake.

1шт.

E19428

PLATE R.H

1шт.

Included in R.H. brake.

1шт.
