(262) - KEYSTAND CORE ANGLE BROOM, PROTECTIVE WRAPPER AND SPRAYING SYSTEM

Запчасти Case 1529 (262) - KEYSTAND CORE ANGLE BROOM, PROTECTIVE WRAPPER AND SPRAYING SYSTEM (89) - TOOLS

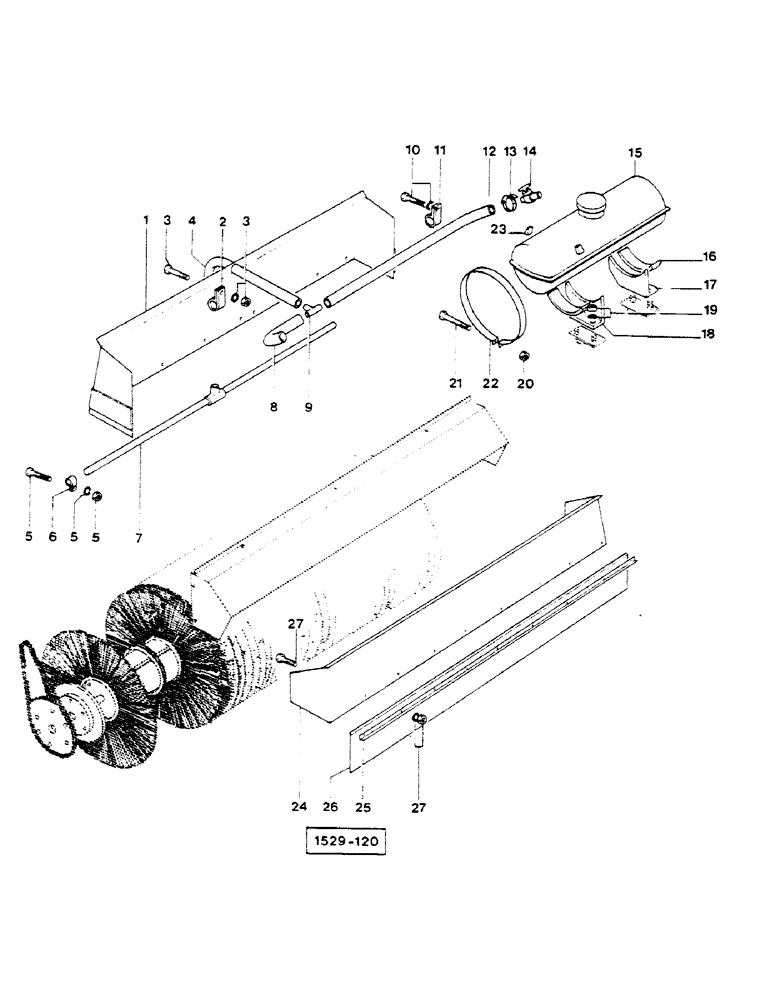

Схема запчастей Case 1529 - (262) - KEYSTAND CORE ANGLE BROOM, PROTECTIVE WRAPPER AND SPRAYING SYSTEM (89) - TOOLS
7
27
8
3
2
5
22
6
27
9
1
21
5
17
15
4
26
3
14
18
19
23
12
5
10
11
20
24
25
13
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

GUARD front

1шт.

2

R11405

CLAMP

1шт.

3

13-510

BOLT,Hex, 5/16" - 18 x 5/8", Gr 5, Full Thd

1шт.

92-5

LOCK WASHER,5/16"

1шт.

9635082

NUT,5/16" - 18, Gr 5

1шт.

4

E30092

HOSE

1шт.

5

13-510

BOLT,Hex, 5/16" - 18 x 5/8", Gr 5, Full Thd

8шт.

92-5

LOCK WASHER,5/16"

8шт.

9635082

NUT,5/16" - 18, Gr 5

8шт.

6

49838

CLAMP

8шт.

7

E19651

LINE spraying

1шт.

8

E30090

HOSE

1шт.

9

E30079

TEE

1шт.

10

13-58

BOLT,Hex, 5/16" - 18 x 1/2", Gr 5

2шт.

92-5

LOCK WASHER,5/16"

2шт.

11

R11405

CLAMP

2шт.

12

E30089

HOSE ASSY.

1шт.

13

E12664

CLAMP

6шт.

14

V31329

GEAR

COCK

2шт.

15

E33202

TANK

2шт.

16

E33203

REST

4шт.

17

V31863

SUPPORT

SPARE PART SUPPORT, RH

2шт.

18

V31864

BRACKET

SUPPORT, LH

2шт.

19

E16677

WASHER

lock

8шт.

E16678

NUT

SPARE PART hex

8шт.

20

2110

NUT 00016

8шт.

21

2027

BOLT 16030

4шт.

22

V31861

BASE

SPARE PART STRAP

4шт.

23

V31862

PAD

SPARE PART PAD rubber

8шт.

24

NSS

NOT SOLD SEPARAT

GUARD rear

1шт.

25

E18383

ANGLE

1шт.

26

E18384

FLAP

1шт.

27

13-512

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

9шт.

92-5

LOCK WASHER,5/16"

9шт.

9635082

NUT,5/16" - 18, Gr 5

9шт.
