Запчасти Case SV185 (88.090.02) - DIA KIT, CAB SIDE WINDOW (88) - ACCESSORIES

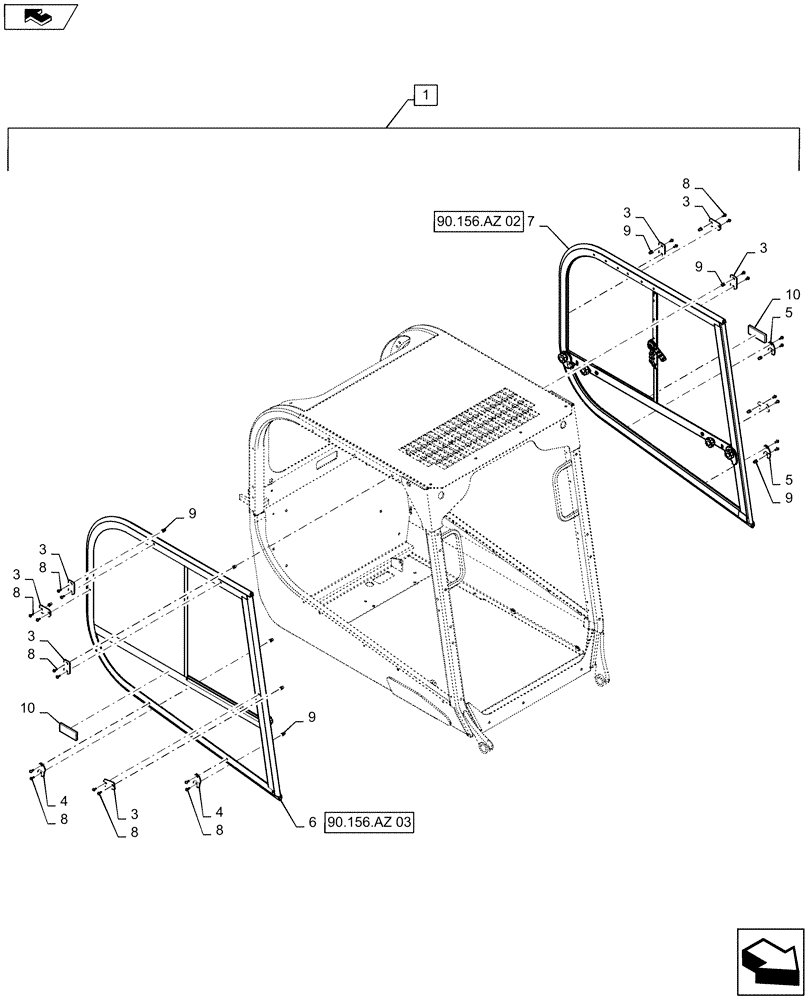

Схема запчастей Case SV185 - (88.090.02) - DIA KIT, CAB SIDE WINDOW (88) - ACCESSORIES
3
3
9
4
home
9
9
8
3
3
5
1
6
8
8
9
3
10
3
10
8
3
9
4
5
8
8
90.156.az 03
7
8
90.156.az 02

Артикул

Название

Примечание

Количество

1

84427190

SERVICE KIT

Cab Side Windows, Incl 2 - 11

1шт.

2

84490975

INSTRUCTION

Installation, Cab Side Windows

1шт.

3

84473111

BRACKET

Window

8шт.

4

84473199

BRACKET

Window, RH

2шт.

5

84473201

BRACKET

Window, LH

2шт.

6

84488997

WINDOW

Assembly, RH

1шт.

7

84488998

WINDOW

Assembly, LH

1шт.

8

87682398

SCREW,Torx, Round HD, M6 x 16mm, Cl 10.9

Torx, M6 x 16mm, Class 10.9, ZND

24шт.

9

84272827

RIVET,Flat Flg Head, 12.7mm OD x 17.4mm L

Nut, M6 - 1, Hex Hole

12шт.

10

84425058

FOAM INSULATION,100mm L x 40mm W x 10mm Thk

Side Window

2шт.

11

84310724

RIVET,Button, 6.4mm OD x 15.9mm L

Pop, 1/4" x 5/8", Black

22шт.

Выбрано товаров: 11
