Запчасти Case 435 (09-15) - LOADER AND GROUND DRIVE CONTROL - LINKAGE (09) - CHASSIS

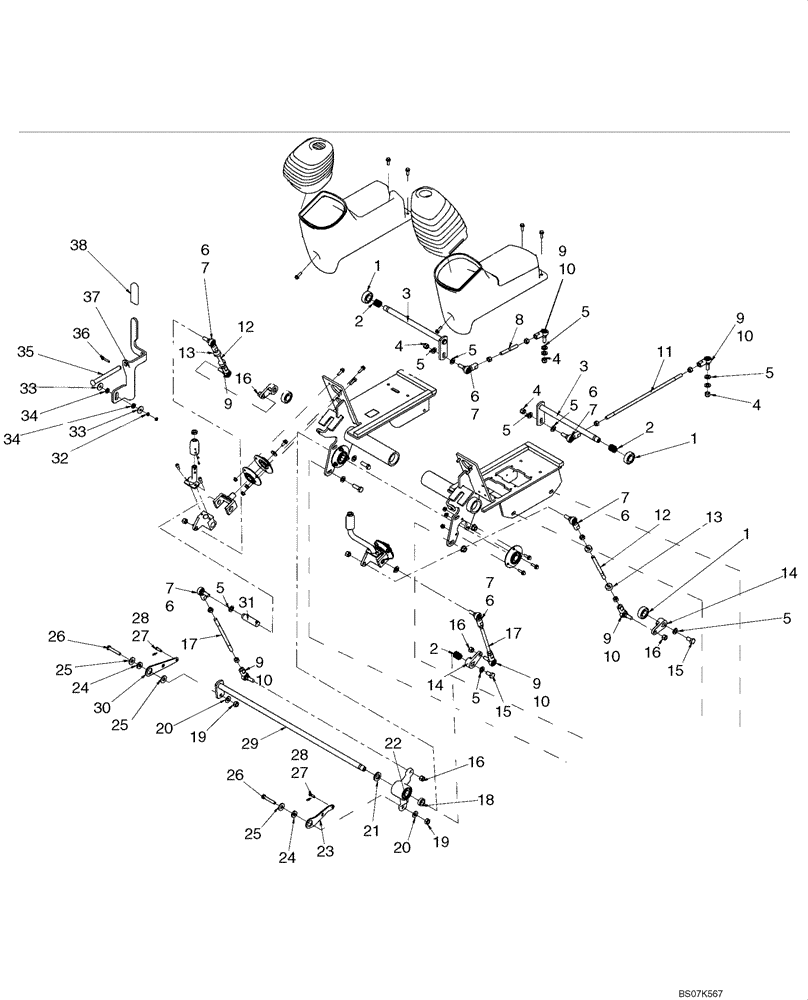

Схема запчастей Case 435 - (09-15) - LOADER AND GROUND DRIVE CONTROL - LINKAGE (09) - CHASSIS
34
25
25
5
2
24
22
2
5
26
3
21
4
6
11
9
5
13
6
1
15
23
17
27
4
29
18
38
25
16
17
6
5
33
7
10
9
7
3
7
24
34
14
5
6
2
30
20
9
16
15
26
12
36
10
27
7
28
5
37
9
31
14
19
9
1
20
1
4
7
12
9
4
10
10
5
13
8
28
10
35
5
19
33
6
7
32
16
16
6
5

Артикул

Название

Примечание

Количество

1

102776A1

BEARING, BALL,17 mm ID x 40 mm OD x 12 mm

Sealed Bearing

4шт.

2

229383A1

SPRING

3шт.

3

87516578

SHAFT

Shaft, Ground Drive

2шт.

4

88902

NUT,3/8"-16

4шт.

5

86624176

WASHER,11mm ID x 20mm OD x 2mm Thk

21шт.

6

87030547

NUT,3/8" - 24, LH Thd, Gr 5

6шт.

7

230426A1

BALL JOINT,3/8" - 24 x 1-3/5"

6шт.

8

87548974

ROD

Linkage Rod, 76mm (3 in.)

1шт.

9

230425A1

BALL JOINT,3/8" - 24 x 1-3/5"

6шт.

10

86509310

NUT,3/8" - 24, Gr 5

6шт.

11

87548975

ROD

Linkage Rod, 361mm (14 7/32 in.)

1шт.

12

187234A2

ROD

Linkage Rod, 124mm (4 7/8 in.)

2шт.

13

255561A1

COLLAR ASSY.

4шт.

14

237773A1

LEVER ASSY.

3шт.

15

9861444

BOLT,Hex, M10 x 1.5 x 20mm, Cl 10.9

3шт.

16

80855

NUT,Hex, 3/8" - 24

6шт.

17

180682A1

STEM

Linkage Rod, 186mm (7 5/16 in.)

2шт.

18

240621A1

SPACER

1шт.

19

86500689

NUT,M10 x 1.5, Cl 10

2шт.

20

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

2шт.

21

86625266

WASHER,17.5mm ID x 30mm OD x 4mm Thk

1шт.

22

239908A4

CRANK

1шт.

23

87445121

LINKAGE

1шт.

24

641419

WASHER,0.41" ID x 0.88" OD x 0.18" Thk

2шт.

25

80702

WASHER,0.44" ID x 1" OD x 0.08" Thk

3шт.

26

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

2шт.

27

D131983

COTTER PIN,1.04mm OD x 21.4mm L, Ring

2шт.

28

234726

CLEVIS PIN,6.29mm OD x 20mm L

2шт.

29

275022A1

SHAFT

1шт.

30

87445120

LINKAGE

1шт.

31

237774A1

SHAFT

2шт.

32

87825

NUT,#10-32

2шт.

33

86624183

WASHER,6.6mm ID x 25mm OD x 1.6mm Thk

2шт.

34

103777A1

SEALING WASHER

2шт.

35

87019656

HEADED PIN,1/2" OD x 5" L

1шт.

36

87397

COTTER PIN,3/16" OD x 1" L

1шт.

37

87455482

LEVER

1шт.

38

D126613

HANDLE

Vinyl Grip

1шт.

39

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

2шт.

Выбрано товаров: 39
