Запчасти Case 420 (09-12A) - CONTROLS - LOADER AND GROUND DRIVE (FLAT LINKAGE LINKS, IF USED, SEE REF 5, 6) (09) - CHASSIS

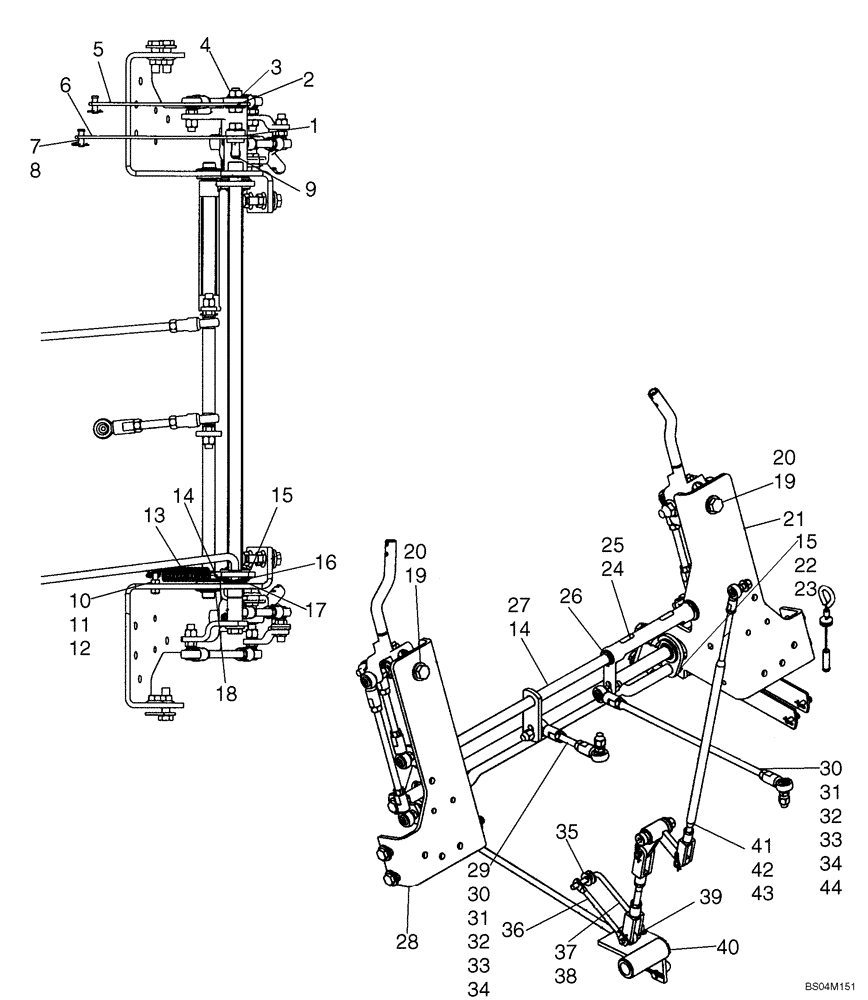

Схема запчастей Case 420 - (09-12A) - CONTROLS - LOADER AND GROUND DRIVE (FLAT LINKAGE LINKS, IF USED, SEE REF 5, 6) (09) - CHASSIS
34
18
23
32
8
33
20
19
31
43
33
3
15
34
38
10
17
20
21
1
44
5
4
11
29
39
31
26
14
40
28
27
22
35
36
42
12
2
19
32
6
9
25
41
7
13
14
30
15
24
16
30
37

Артикул

Название

Примечание

Количество

Assy With Flat Linkage Links, See Ref 5, 6

1шт.

1

80702

WASHER,0.44" ID x 1" OD x 0.08" Thk

2шт.

2

641419

WASHER,0.41" ID x 0.88" OD x 0.18" Thk

2шт.

3

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

2шт.

4

9628503

NUT,3/8"-16, G5

2шт.

5

87436612

LINK

1шт.

6

87436613

LINK

1шт.

7

234726

CLEVIS PIN,6.29mm OD x 20mm L

2шт.

8

D131983

COTTER PIN,1.04mm OD x 21.4mm L, Ring

2шт.

9

88206

BOLT,Hex, 3/8" - 16 x 1", Gr 5

2шт.

10

43117

SCREW,Hex, M6 x 1.0 x 30mm, Cl 8.8

1шт.

11

86500688

NUT,Hex, M6 x 1.0, Cl 10.9

5шт.

12

832-41406

NUT,M6 x 1, Cl 8

1шт.

13

120952A1

SPRING

1шт.

14

409846A3

SPHERICAL BEARING,15.88mm ID x 31.62mm OD x 15.9mm W

5/8

2шт.

15

409847A3

SPHERICAL BEARING,19.05mm ID x 37.97mm OD x 19.1mm W

3/4

2шт.

16

103-11143

FASTENER

#143

2шт.

17

103-1475

SNAP RING,#75, Ext

1шт.

18

103-11118

SNAP RING,#118, Ext

2шт.

19

87848

BOLT,Hex, 1/2" - 20 x 1", Gr 5

2шт.

20

87364

WASHER,0.53" ID x 1.06" OD x 0.1" Thk

2шт.

21

87460125

FRAME

Right Hand

1шт.

22

367582A1

BUSHING,15.88mm ID x 19.05mm OD x 19.1mm L

2шт.

23

409856A1

SPACER

1шт.

24

367585A2

CRANK

1шт.

25

409844A1

BEARING, NEEDLE,Needle, 15.88mm ID x 20.64mm OD x 15.9mm W

2шт.

26

100-1462

SNAP RING,#62, Ext

1шт.

27

367583A4

LEVER ASSY.

5/8

1шт.

28

87452325

FRAME

Left Hand

1шт.

29

87460100

ROD

1шт.

30

80855

NUT,Hex, 3/8" - 24

12шт.

31

230426A1

BALL JOINT,3/8" - 24 x 1-3/5"

6шт.

32

87030547

NUT,3/8" - 24, LH Thd, Gr 5

6шт.

33

86509310

NUT,3/8" - 24, Gr 5

6шт.

34

230425A1

BALL JOINT,3/8" - 24 x 1-3/5"

6шт.

35

86625263

WASHER,9mm ID x 20mm OD x 1.6mm Thk

2шт.

36

393969A1

ROD

1шт.

37

393968A1

ROD

1шт.

38

86523954

COTTER PIN,3/32" x 5/8"

2шт.

39

379344A3

BRAKE CAM

1шт.

40

D95097

RING, SNAP

RING SNAP 3/4

1шт.

41

366266A2

ROD

Seat Bar

1шт.

42

129-216

JAM NUT,Jam, 5/16"-18, G5, LH

1шт.

43

86637933

JAM NUT,5/16" - 24, Gr 5

1шт.

44

435565A1

ROD

1шт.

Выбрано товаров: 45
