Запчасти Case 410 (09-47) - DEMOLITION DOOR (09) - CHASSIS

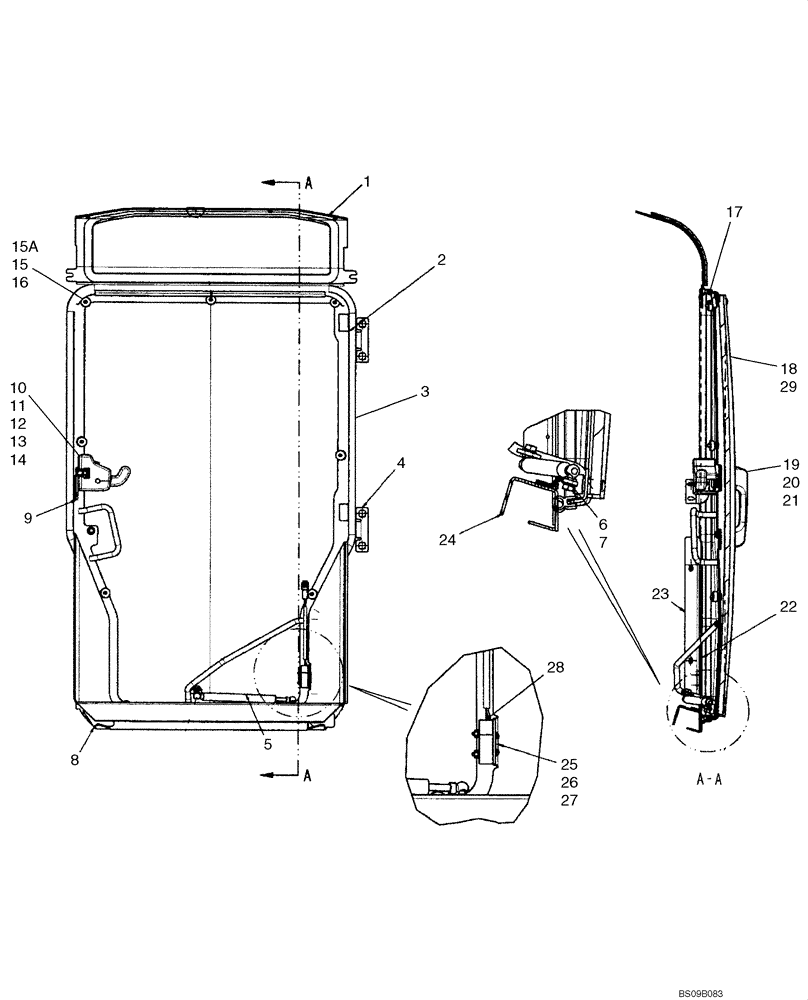

Схема запчастей Case 410 - (09-47) - DEMOLITION DOOR (09) - CHASSIS
20
3
7
17
27
6
23
11
2
25
13
1
9
8
24
19
12
16
26
14
15
29
18
22
28
21
15a
5
4
10

Артикул

Название

Примечание

Количество

1

87627521

WINDOW

Visor; See Fig 09-27

1шт.

2

87599753

SPACER,10.21mm ID x 15.88mm OD x 2.03mm L

Bushing

2шт.

3

NSS

NOT SOLD SEPARAT

Frame, Demolition Door

1шт.

4

87717283

HINGE

Door Hinge

2шт.

5

87642437

GAS STRUT

Gas Spring

1шт.

254307A1

CLIP

Used to hold on Gas Strut; Not Shown

1шт.

6

86619801

FLANGE NUT,M8 x 1.25, Cl 8

1шт.

7

87581669

BALL STUD,M8 x 29.50mm L

Ball Stud

1шт.

8

87717210

BRACKET

Bracket, Lower Door LH, Black

1шт.

9

87642394

STRIKER PLATE

Latch

1шт.

10

87678399

LATCH

Rotary Latch

1шт.

11

86512463

SCREW,Phillips Drive, Flat HD, M6 x 25mm, Cl 4.8

Screw, M6 X 25

3шт.

12

87642540

SPACER,6.5mm ID x 9.5mm OD x 13mm L

3шт.

13

87698769

BOLT,Hex, M6 x 35mm, Cl 8.8

Bolt, M6 X 35

3шт.

14

86619800

FLANGE NUT,M6 x 1, Cl 8

2шт.

15

87756304

KNOB

Quick Release Knob

9шт.

16

412327

CARRIAGE BOLT,Short Sq Nk, M6 x 1 x 40mm, Full Thd, Cl 8.8

9шт.

17

87624641

SEAL,3276mm L

Bulb Seal

1шт.

18

NSS

NOT SOLD SEPARAT

Polycarbonate Door

1шт.

18

87640046

SERVICE KIT

Kit, Demolition Door; Incl 15, 16, 18, 29; If Used

1шт.

18

84191318

KIT

Kit, Demolition Door; Incl 15, 18, 29

1шт.

19

60-7083T1

HANDLE

Door Handle

1шт.

19a

1964831C2

IGNITION KEY

Ignnition Switch

1шт.

20

87723784

SEAL

Handle Seal, Lower

2шт.

21

87723771

SEAL

Handle Seal, Upper

2шт.

22

87717215

BRACKET

Lower Door Bracket, RH, Black

1шт.

23

87669915

PLATE

Spacer

1шт.

24

87722347

PLATE

Threshold, Black

1шт.

25

87680073

U-BOLT

U Bolt, Switch Mounting; If Used

1шт.

25

87319756

SCREW,Phillips Drive, Pan HD, #6 - 32 x 1-3/8"

6-32 X 1-3/8 Pan Hd

2шт.

26

87529123

WASHER,0.16" ID x 0.38" OD x 0.05" Thk

Washer, .156 X .375 X .049 in; If Used

2шт.

26

86511189

WASHER,0.16" ID x 0.38" OD x 0.05" Thk

Washer, .156 X .375 X .049 in; If Used

4шт.

27

87622767

NUT

Nut, #6-32; If Used

2шт.

28

280859

NUT,Keps, #6-32

If Used

2шт.

28

87051110

DOOR SWITCH

Seat Bar Switch

1шт.

NSS

NOT SOLD SEPARAT

Foam Gasket

1шт.

Выбрано товаров: 36
