(90.151.020) - ARMREST (RH)

Запчасти Case CX60C (90.151.020) - ARMREST (RH) (90) - PLATFORM, CAB, BODYWORK AND DECALS

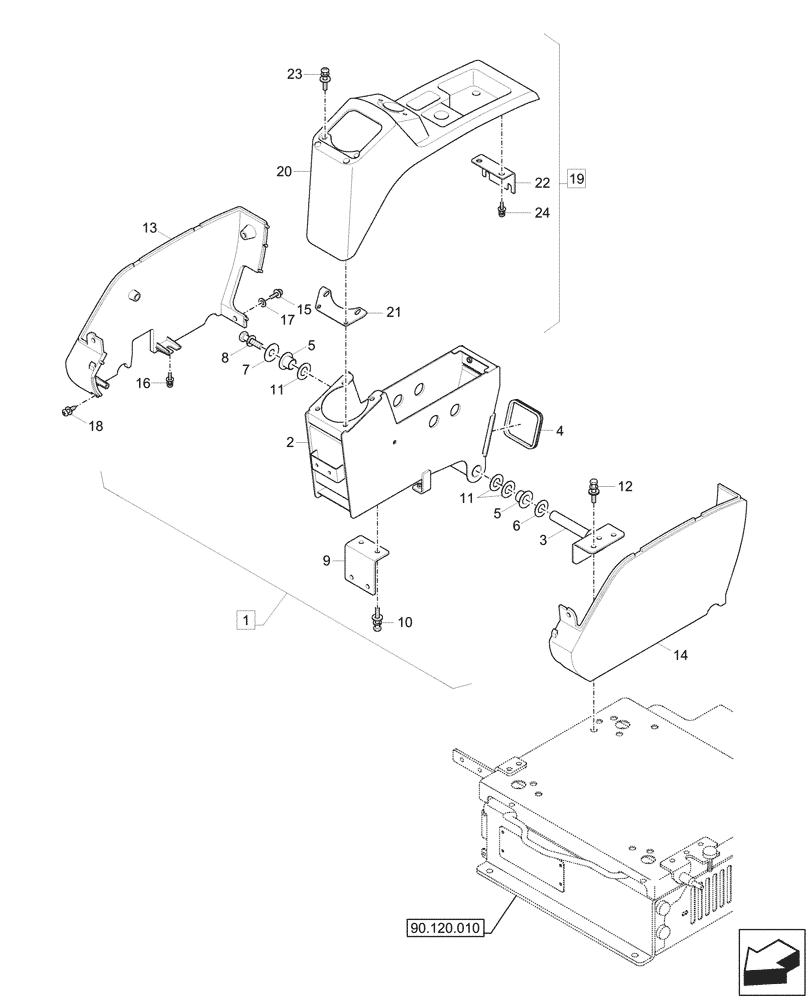

Схема запчастей Case CX60C - (90.151.020) - ARMREST (RH) (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.120.010
5
11
6
19
10
14
7
8
1
18
23
2
24
5
21
20
17
11
13
22
3
4
15
16
9
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72M9-23690CG

FRAME

Console, RH, ASSY, Incl 2 - 11

1шт.

2

71M9-22612CG

FRAME

Console, RH

1шт.

3

72M9-23740

BRACKET

Bracket, RH

1шт.

4

71Q6-21420

GROMMET

1шт.

5

S731-020020

BUSHING

2шт.

6

71Q6-22631

SHIM

1.0mm Thk

1шт.

7

71Q6-23700

SHIM

2.0mm Thk

1шт.

8

S037-102016

BOLT

1шт.

9

71M9-22662CG

BRACKET

1шт.

10

S035-081526

BOLT,M8 x 1.25 x 15mm

2шт.

11

71Q6-23080

SHIM

1.0mm Thk

3шт.

12

S035-082526

BOLT,M8 x 1.25 x 25mm

5шт.

13

71M9-21021

CONSOLE

LOW, RH

1шт.

14

71M9-21011

CONSOLE

LOW, LH

2шт.

15

S002-06010B

SCREW

4шт.

16

S002-06015B

SCREW

6шт.

17

S403-06500B

WASHER

2шт.

18

S151-040156

SCREW

1шт.

19

71M9-21231

CONSOLE

UP, RH, ASSY, Incl 20 - 24

1шт.

20

71M9-21251

COVER

UP, RH

1шт.

21

71M9-22471

BRACKET

1шт.

22

71M9-21270

BRACKET

1шт.

23

S002-06010B

SCREW

2шт.

24

S002-06015B

SCREW

2шт.
