(35.353.020) - TRAVEL MOTOR & REDUCTION GEAR, COMPONENTS

Запчасти Case CX57C (35.353.020) - TRAVEL MOTOR & REDUCTION GEAR, COMPONENTS (35) - HYDRAULIC SYSTEMS

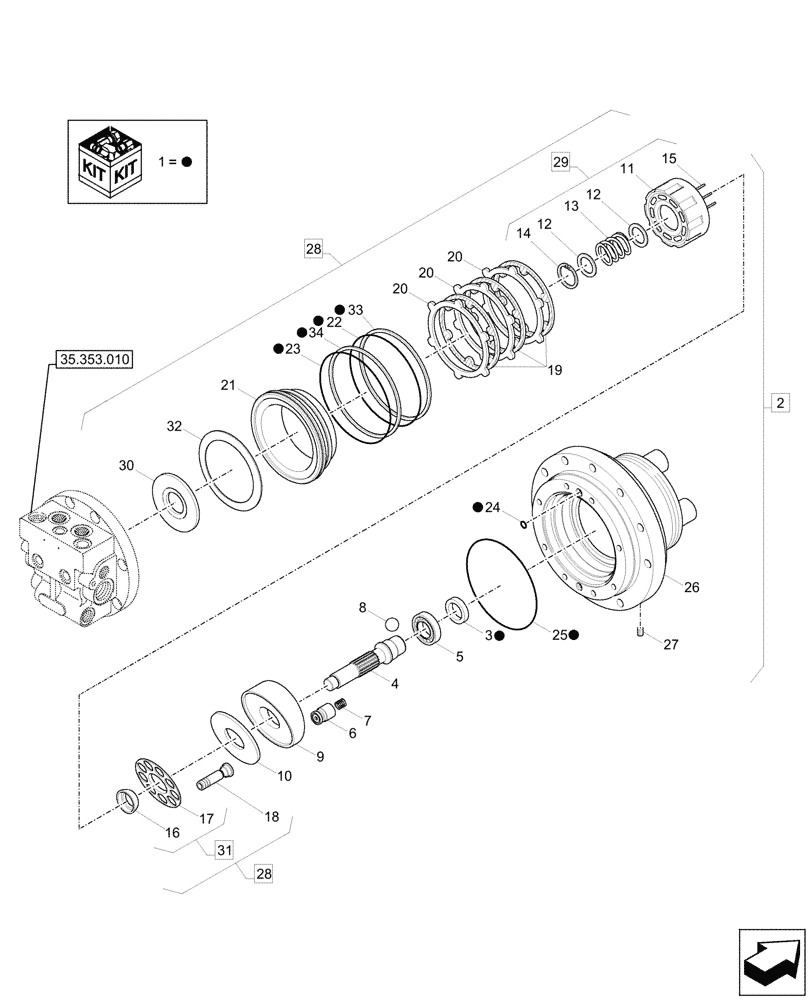

Схема запчастей Case CX57C - (35.353.020) - TRAVEL MOTOR & REDUCTION GEAR, COMPONENTS (35) - HYDRAULIC SYSTEMS
35.353.010
14
20
1
1
2
20
18
13
16
31
21
17
33
1
23
22
20
28
1
24
32
1
34
10
26
5
27
12
29
8
7
4
19
6
11
1
30
1
28
25
3
1
15
12
1
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

XKAY-00413

SEAL KIT

ASSY, Incl 3, 22 - 25, 33, 34

1шт.

See Also Figure 35.353.010, 35.353.030

1шт.

2

XKAY-02242

HYDRAULIC MOTOR

ASSY, Incl 3 - 34

1шт.

3

XKAY-00333

SEAL

1шт.

4

XKAY-02206

SHAFT

1шт.

5

XKAY-01949

BEARING, ROLLER, CYL

1шт.

6

XKAY-00336

PISTON

1шт.

7

XKAY-00338

SPRING

1шт.

8

XKAY-00339

BALL

1шт.

9

XKAY-00340

PLATE

1шт.

10

XKAY-00341

PLATE

1шт.

11

XKAY-02209

CYLINDER BLOCK

1шт.

12

NSS

NOT SOLD SEPARAT

Seat, Incl in 29

2шт.

13

XKAY-00346

SPRING

1шт.

14

NSS

NOT SOLD SEPARAT

Snap Ring, Incl in 29

1шт.

15

NSS

NOT SOLD SEPARAT

Pin, Incl in 29

3шт.

16

XKAY-00350

GUIDE

1шт.

17

NSS

NOT SOLD SEPARAT

Plate, Incl in 31

1шт.

18

XKAY-02210

PISTON

9шт.

19

XKAY-00354

PLATE

3шт.

20

XKAY-00355

PLATE

3шт.

21

XKAY-00356

PISTON

1шт.

22

XKAY-02212

O-RING

1шт.

23

XKAY-02213

O-RING

1шт.

24

XKAY-02214

O-RING

3шт.

25

XKAY-02215

O-RING

1шт.

26

XKAY-00331

BODY

1шт.

27

XKAY-00332

DOWEL

1шт.

28

XKAY-02207

SERVICE KIT

Rotary, Incl 18, 29 - 31

1шт.

29

XKAY-02208

CYLINDER BLOCK

ASSY, Incl 11 - 15

1шт.

30

XKAY-01948

HYDRAULIC VALVE

1шт.

31

XKAY-00349

KIT

Retainer, ASSY, Incl 16, 17

1шт.

32

XKAY-00384

PLATE

1шт.

33

XKAY-02228

BACK-UP RING

1шт.

34

XKAY-02229

BACK-UP RING

1шт.
