(35.106.020) - VAR - 747076, 747077 - HYDRAULIC PUMP, COMPONENTS

Запчасти Case CX57C (35.106.020) - VAR - 747076, 747077 - HYDRAULIC PUMP, COMPONENTS (35) - HYDRAULIC SYSTEMS

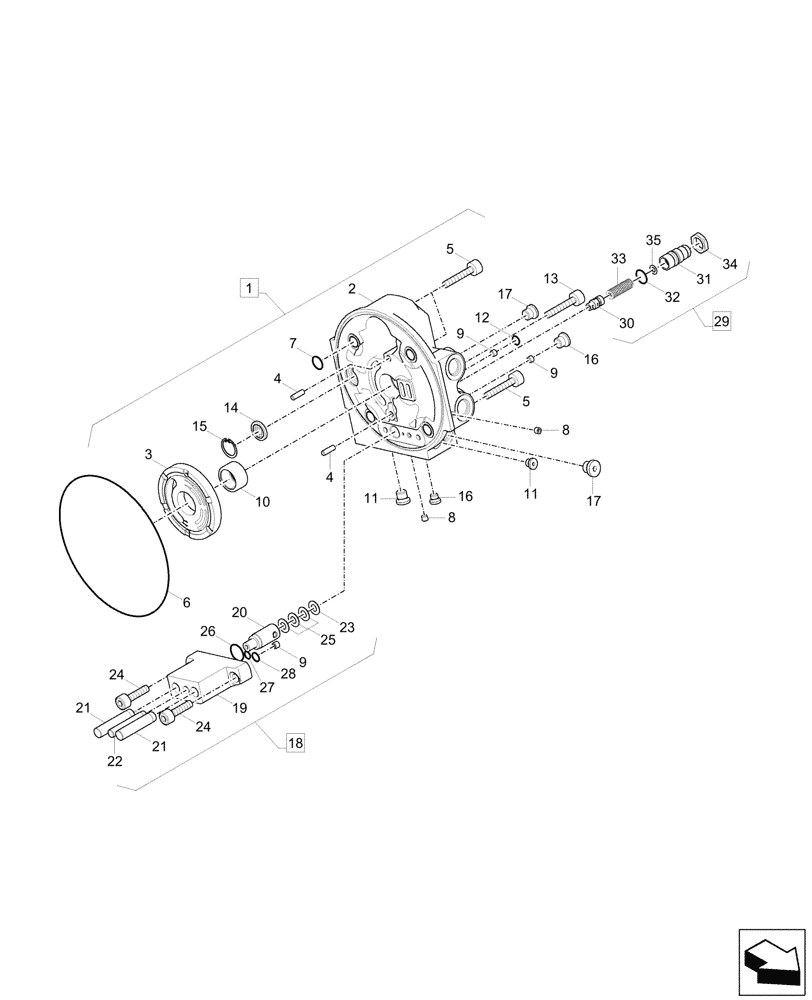

Схема запчастей Case CX57C - (35.106.020) - VAR - 747076, 747077 - HYDRAULIC PUMP, COMPONENTS (35) - HYDRAULIC SYSTEMS
1
17
8
7
20
21
19
26
9
12
2
24
33
22
9
30
10
13
9
29
18
25
17
31
27
3
16
8
11
5
28
5
4
15
6
16
35
11
14
34
24
23
32
4
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

XJDD-00789

COVER

ASSY, Incl 2 - 17

1шт.

2

XJDD-00817

COVER

1шт.

3

XJDD-00818

PLATE

1шт.

4

XJDD-00819

PIN

2шт.

5

XJDD-00820

SCREW

3шт.

6

XJDD-00821

O-RING

1шт.

7

XJDD-00103

O-RING

4шт.

8

XJDD-00017

PLUG

5шт.

9

XJDD-00822

ORIFICE

3шт.

10

XJDD-00823

NEEDLE BEARING

1шт.

11

XJDD-00021

PLUG

1шт.

12

XJDD-00824

O-RING

1шт.

13

XJDD-00726

SCREW

1шт.

14

XJDD-00825

HYDRAULIC OIL FILTER

1шт.

15

XJDD-00826

RING

Type C

1шт.

16

XJDD-00054

PLUG

Break Off

3шт.

17

XJDD-00827

PLUG

2шт.

18

XJDD-00791

PISTON

ASSY, Incl 19 - 28

1шт.

19

XJDD-00836

CYLINDER BLOCK

1шт.

20

XJDD-00837

PISTON

1шт.

21

XJDD-00838

PIN

2шт.

22

XJDD-00839

PIN

1шт.

23

XJDD-00840

SPRING SEAT

1шт.

24

XJDD-00841

SCREW

2шт.

25

XJDD-00842

SPRING

3шт.

26

XJDD-00843

O-RING

1шт.

27

XJDD-00844

O-RING

1шт.

28

XJDD-00845

O-RING

1шт.

29

XJDD-00698

HYDRAULIC VALVE

Relief, ASSY, Incl 30 - 35

1шт.

30

XJDD-00101

KIT

1шт.

31

XJDD-00102

SCREW

1шт.

32

XJDD-00103

O-RING

1шт.

33

XJDD-00779

SPRING

1шт.

34

XJDD-00105

NUT

1шт.

35

XJDD-00780

SPRING SEAT

1шт.
