(90.160.020) - CONSOLE, SIDE PANEL

Запчасти Case CX57C (90.160.020) - CONSOLE, SIDE PANEL (90) - PLATFORM, CAB, BODYWORK AND DECALS

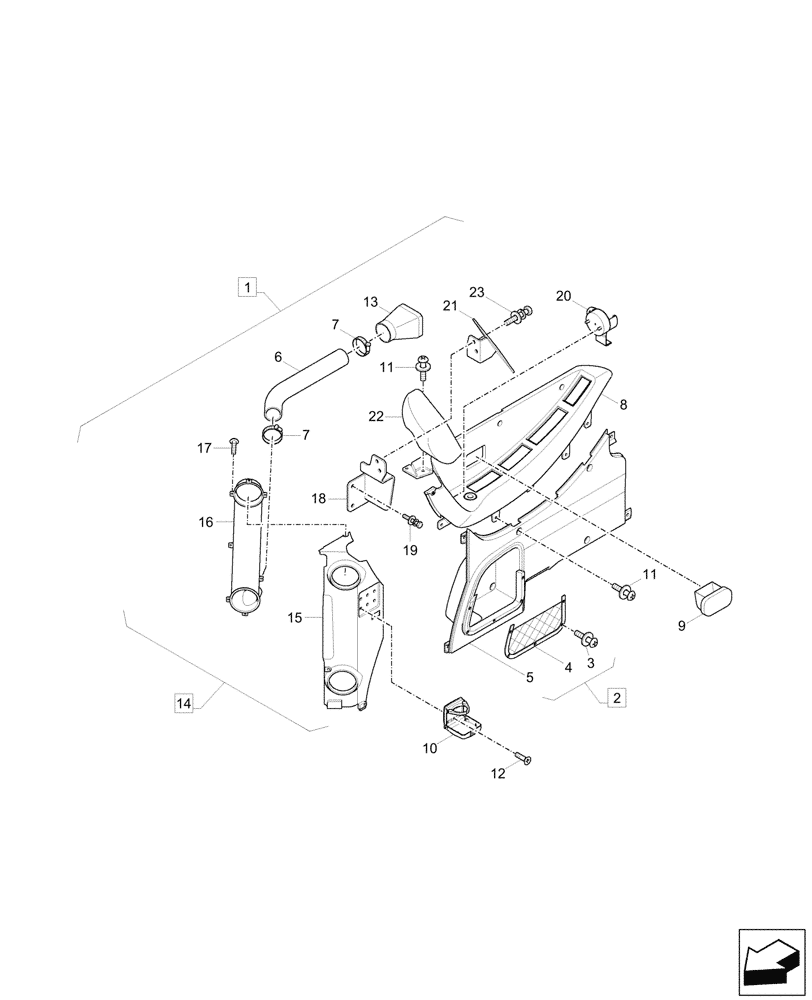

Схема запчастей Case CX57C - (90.160.020) - CONSOLE, SIDE PANEL (90) - PLATFORM, CAB, BODYWORK AND DECALS
3
13
12
15
19
10
23
18
8
6
9
17
22
7
4
1
21
2
7
16
11
11
20
5
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

71M9-26100

CAB

Rear Panel, ASSY, Incl 2 - 23

1шт.

2

71M9-25411

TRIM

RH, Lower, ASSY, Incl 3 - 5

1шт.

3

S002-05015B

BOLT

5шт.

4

71M9-23120

NET

1шт.

5

71M9-21061

TRIM

1шт.

6

71M9-22951

HOSE

1шт.

7

S520-055000

HOSE CLAMP

2шт.

8

72M9-21090

PANEL

1шт.

9

E171-1176

ASH TRAY

1шт.

10

71M9-20870

HOLDER

1шт.

11

S002-06015B

SCREW

1шт.

12

S141-040166

SCREW

8шт.

13

71M9-23730

DUCT

1шт.

14

72M9-25470

TRIM

Front, ASSY, Incl 15 - 17

1шт.

15

72M9-21050

TRIM

1шт.

16

72M9-25420

TRIM

1шт.

17

S151-040106

BOLT

6шт.

18

72M9-21041

BRACKET

1шт.

19

S035-062026

BOLT

4шт.

20

72M9-21120

HOLDER

1шт.

21

72M9-21011

BRACKET

1шт.

22

72M9-21100

COVER

1шт.

23

S035-082026

BOLT,M8 x 1.25 x 20mm

2шт.
