(90.151.010) - ARMREST, CONSOLE

Запчасти Case CX57C (90.151.010) - ARMREST, CONSOLE (90) - PLATFORM, CAB, BODYWORK AND DECALS

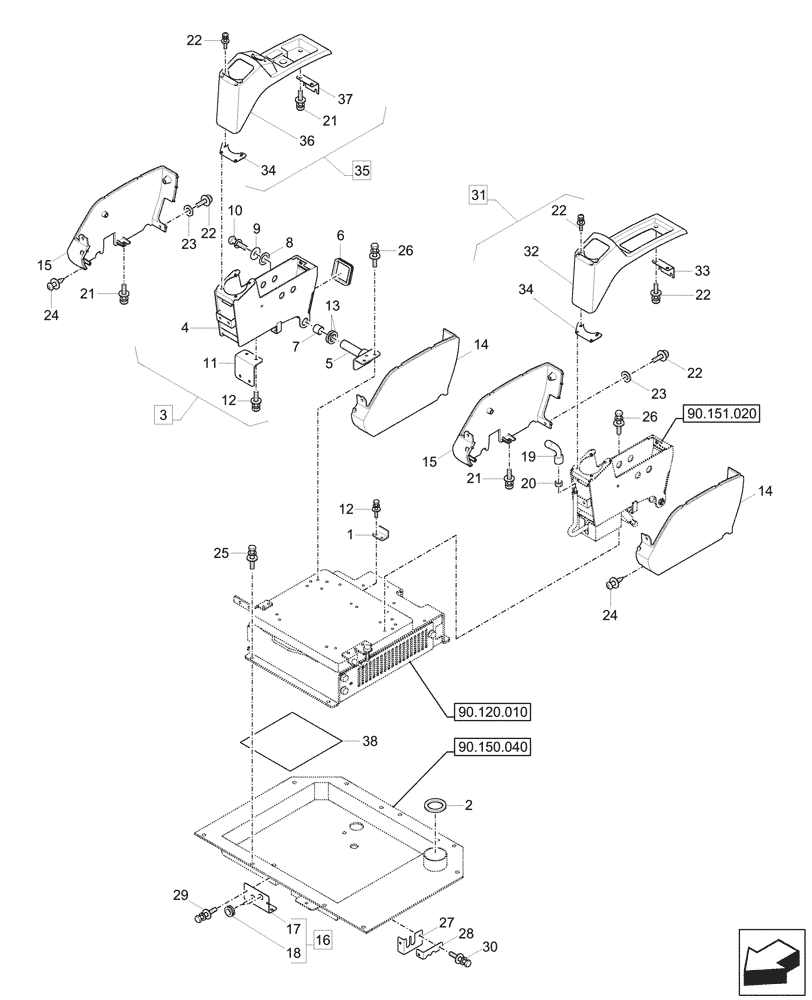

Схема запчастей Case CX57C - (90.151.010) - ARMREST, CONSOLE (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.151.020
34
19
8
3
27
31
22
24
14
28
33
12
6
30
25
26
20
22
26
15
18
22
15
13
4
9
16
12
1
21
2
7
21
37
21
22
11
29
34
22
23
24
35
17
5
23
38
10
32
14
36
90.120.010
90.150.040
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

71ML-20010CG

PLATE

1шт.

2

71M9-23351

FILTER

1шт.

3

72M9-23690CG

FRAME

RH, ASSY, Incl 4 - 13

1шт.

4

71M9-22612CG

FRAME

RH

1шт.

5

72M9-23740

BRACKET

1шт.

6

71Q6-21420

GROMMET

1шт.

7

S731-020020

BUSHING

2шт.

8

71Q6-22631

SHIM

1mm Thk

1шт.

9

71Q6-23700

SHIM

2mm Thk

1шт.

10

S037-102016

BOLT

1шт.

11

71M9-22662CG

BRACKET

1шт.

12

S035-081526

BOLT,M8 x 1.25 x 15mm

3шт.

13

71Q6-23080

SHIM

1mm Thk

3шт.

14

71M9-21011

CONSOLE

LH

2шт.

15

71M9-21021

CONSOLE

RH

2шт.

16

71M9-10771CG

COVER

ASSY, Incl 17, 18

1шт.

17

71M9-10712CG

COVER

1шт.

18

S681-230400

GROMMET

2шт.

19

71M8-20750

KNOB

Safety Lever

1шт.

20

S205-08100B

NUT

1шт.

21

S002-06015B

SCREW

14шт.

22

S002-06010B

SCREW

14шт.

23

S403-06500B

WASHER

4шт.

24

S151-040156

SCREW

2шт.

25

S037-102526

BOLT,M10 x 1.5 x 25mm

4шт.

26

S035-082526

BOLT,M8 x 1.25 x 25mm

13шт.

27

71M9-10721

PLATE

AC Cover Lower

1шт.

28

71M9-10731

PLATE

AC Cover Upper

1шт.

29

S035-061526

BOLT

4шт.

30

S035-082026

BOLT,M8 x 1.25 x 20mm

2шт.

31

71M9-21241

CONSOLE

Upper, LH, ASSY, Incl 22 (Qty 4), 32, 33, 34 (Qty 1)

1шт.

32

71M9-21261

COVER

1шт.

33

71M9-21290

BRACKET

1шт.

34

71M9-22471

BRACKET

2шт.

35

71M9-21231

CONSOLE

Upper, RH, ASSY, Incl 21 (Qty 2), 22 (Qty 2), 34 (Qty 1), 36, 37

1шт.

36

71M9-21251

COVER

1шт.

37

71M9-21270

BRACKET

1шт.

38

71M9-25400

PROTECTOR

3шт.
