(88.100.010) - AIR COMPRESSOR KIT

Запчасти Case CX57C (88.100.010) - AIR COMPRESSOR KIT (88) - ACCESSORIES

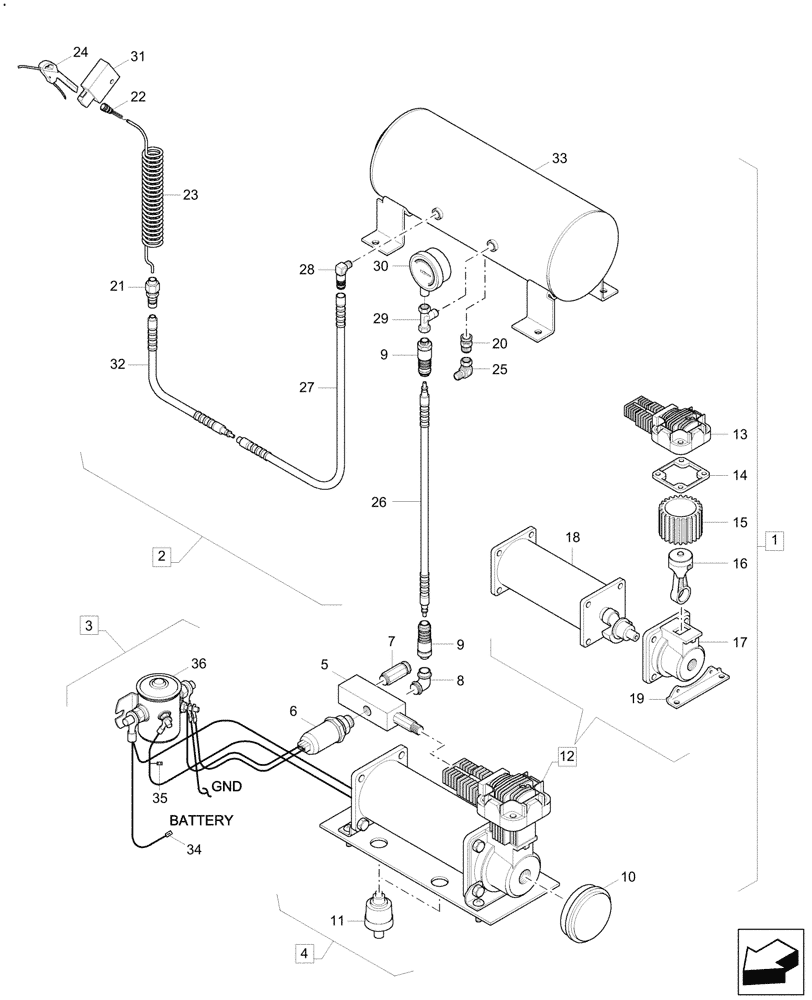

Схема запчастей Case CX57C - (88.100.010) - AIR COMPRESSOR KIT (88) - ACCESSORIES
12
27
24
22
16
17
6
30
8
35
7
19
23
25
4
11
14
29
33
31
26
20
10
3
9
13
28
1
34
2
5
21
9
32
18
15
36
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

22M9-90701CA

REPAIR KIT

ASSY, Incl 2 - 4

1шт.

2

22M9-90751CA

TANK

ASSY, Incl 9 (Qty 1), 20 - 33

1шт.

3

21M9-90640

RELAY

ASSY, Incl 34 - 36

1шт.

4

22M9-90721

AIR COMPRESSOR

ASSY, Incl 5 - 8, 9 (Qty 1), 10 - 12

1шт.

5

XKCN-00067

DISTRIBUTOR

1шт.

6

21Q4-91600

SENSOR

Pressure

1шт.

7

C13-12

VALVE

Safety

1шт.

8

XKCN-00077

ELBOW

1шт.

9

MHM22

FITTING

2шт.

10

ACAF-02

AIR FILTER

1шт.

11

C06-355

BOLT

4шт.

12

XKCN-00078

AIR COMPRESSOR

ASSY, Incl 13 - 19

1шт.

13

22M9-00100

CYLINDER HEAD

1шт.

14

22M9-00200

PLATE

1шт.

15

22M9-00300

SEAL

1шт.

16

22M9-00400

ROD

1шт.

17

22M9-00500

SEAL

1шт.

18

22M9-00600

ELECTRIC MOTOR

1шт.

19

22M9-00700

BRACKET

2шт.

20

C05-21

BOLT

1шт.

21

101N4-4F

PLUG

1шт.

22

MHN21

NUT

1шт.

23

C03-315000

HOSE

1шт.

24

C02-1453

REPAIR KIT

Air Gun

1шт.

25

C01-233400

ELBOW

1шт.

26

NSS

NOT SOLD SEPARAT

Hose, Incl in 2

1шт.

27

NSS

NOT SOLD SEPARAT

Hose, Incl in 2

1шт.

28

21Q4-40200

ELBOW

1шт.

29

C01-343434

ELBOW

1шт.

30

C08-271

PRESSURE GAUGE

1шт.

31

041410-55

CLAMP

1шт.

32

C03-14300

AIR HOSE

1шт.

33

XKCN-00066

TANK

1шт.

34

MG650943-5

HYD CONNECTOR

1P

1шт.

35

DT04-2P-E005

HYD CONNECTOR

2P

1шт.

36

NSS

NOT SOLD SEPARAT

Relay, Incl in 3

1шт.
