(55.101.010) - UPPER, FRAME, MAIN HARNESS

Запчасти Case CX57C (55.101.010) - UPPER, FRAME, MAIN HARNESS (55) - ELECTRICAL SYSTEMS

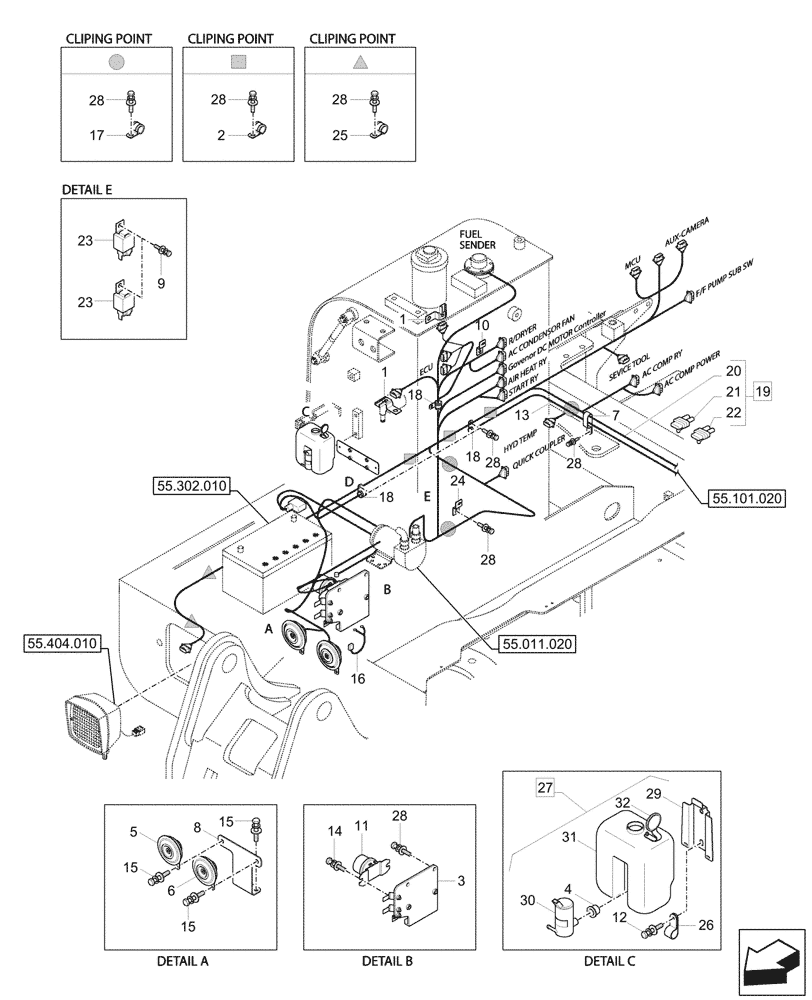

Схема запчастей Case CX57C - (55.101.010) - UPPER, FRAME, MAIN HARNESS (55) - ELECTRICAL SYSTEMS
20
7
28
28
4
2
10
24
16
15
28
19
31
14
9
5
3
8
28
27
18
28
26
6
21
15
1
28
18
15
29
22
23
32
13
23
30
1
25
12
17
18
28
55.011.020
55.101.020
55.302.010
55.404.010
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

25D1-10640

CLIP

3шт.

2

31L7-10250

CLAMP

3шт.

3

21M9-36100

PLATE

1шт.

4

24L3-30670

RUBBER INSULATOR

1шт.

5

21M9-00070

HORN

Low

1шт.

6

21M9-00080

HORN

High

1шт.

7

31L7-10230

CLAMP

1шт.

8

21M9-31700

PLATE

1шт.

9

S035-061526

BOLT

2шт.

10

21N5-40340

CLIP

1шт.

11

21M6-54100

RELAY

Battery

1шт.

12

S035-062026

BOLT

2шт.

13

21M8-03911

ELECTRIC CABLE

Battery (+)

1шт.

14

S035-083026

BOLT

2шт.

15

S035-081526

BOLT,M8 x 1.25 x 15mm

12шт.

16

21M8-02120

ELECTRIC CABLE

1шт.

17

31L7-10200

CLAMP,25mm ID

3шт.

18

31L7-10190

CLAMP,15mm ID

3шт.

19

2KM9-11705

ASSY, Incl 20 -22

ELECTRIC CABLE

1шт.

20

NSS

NOT SOLD SEPARAT

Main Harness, Incl in 19

1шт.

21

21M9-01300

FUSE

1шт.

22

21N4-01320

FUSED LINK

60A

1шт.

23

21S7-00111

RELAY

Power

2шт.

24

21N4-01130

PLATE

2шт.

25

S593-000902

CLIP

2шт.

26

S593-000752

CLIP

2шт.

27

21M9-23630

WASHER

Tank, ASSY, Incl 4, 29 - 32

1шт.

28

S037-102026

BOLT,M10 x 1.5 x 20mm

15шт.

29

24L3-30710

PLATE

1шт.

30

21EG-10130

WASHER PUMP

1шт.

31

21EG-10140

TANK

1шт.

32

24L3-30660

CAP

1шт.
