Запчасти Case CX57C (35.738.020) - DIPPER & BUCKET SECTION, LINES (35) - HYDRAULIC SYSTEMS

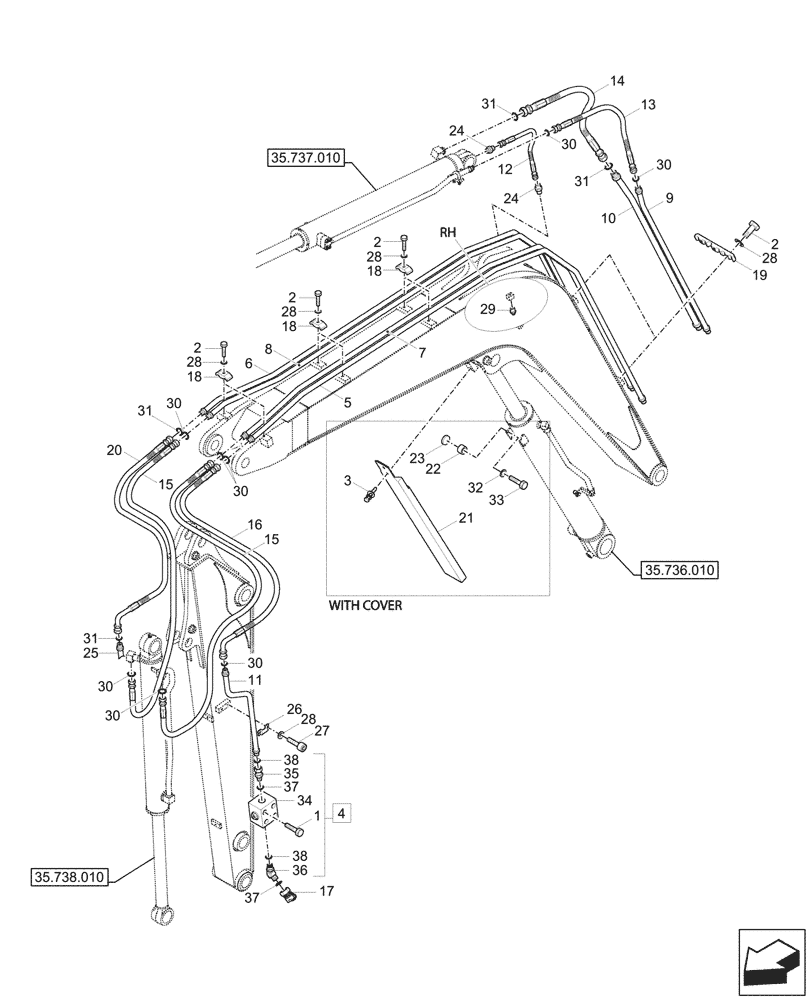

Схема запчастей Case CX57C - (35.738.020) - DIPPER & BUCKET SECTION, LINES (35) - HYDRAULIC SYSTEMS
35.738.010
1
24
36
31
3
23
4
15
28
21
6
14
28
29
30
26
25
17
31
33
28
20
15
24
9
13
30
30
16
5
34
31
27
10
12
7
30
2
2
31
18
2
28
35
37
22
2
38
19
11
30
18
30
37
8
18
32
28
38
30
35.737.010
35.736.010

Артикул

Название

Примечание

Количество

1

S109-100406

BOLT

8шт.

2

S017-100506

BOLT

12шт.

3

S037-103026

BOLT,M10 x 1.5 x 30mm

2шт.

4

31M9-50580

HYDRAULIC VALVE

LH, ASSY, Incl 34 - 38

1шт.

Short Arm (1.6M), Var. 747078, 747320

1шт.

Long Arm (1.9M), Var. 747079, 747329

1шт.

4

31M9-50590

HYDRAULIC VALVE

RH, ASSY, Incl 34 - 38

1шт.

Short Arm (1.6M), Var. 747078, 747320

1шт.

Long Arm (1.9M), Var. 747079, 747329

1шт.

5

31M9-51142CA

PIPE

Breaker

1шт.

6

31M9-53150CA

PIPE

Breaker

1шт.

7

31M9-51162CA

PIPE

Bucket

1шт.

8

31M9-51172CA

PIPE

Bucket

1шт.

9

31M9-51230CA

PIPE

1шт.

10

31M9-51240CA

PIPE

1шт.

11

31ML-51201CA

PIPE

LH

1шт.

Short Arm (1.6M), Var. 747078, 747320

1шт.

Long Arm (1.9M), Var. 747079, 747329

1шт.

12

P840-042011

HYDRAULIC HOSE

1шт.

13

P910-085011

HYDRAULIC HOSE

1шт.

14

P910-125011

HYDRAULIC HOSE

1шт.

15

P913-085021

HYDRAULIC HOSE

2шт.

Short Arm (1.6M), Var. 747078, 747320

1шт.

15

P913-085028

HYDRAULIC HOSE

2шт.

Long Arm (1.9M), Var. 747079, 747329

1шт.

16

P933-085017

HYDRAULIC HOSE

1шт.

Short Arm (1.6M), Var. 747078, 747320

1шт.

16

P933-085024

HYDRAULIC HOSE

1шт.

Long Arm (1.9M), Var. 747079, 747329

1шт.

17

31M8-95470

COUPLING

2шт.

Short Arm (1.6M), Var. 747078, 747320

1шт.

Long Arm (1.9M), Var. 747079, 747329

1шт.

18

31M6-65100

CLAMP

6шт.

19

31M8-50220

CLAMP

2шт.

20

31M9-51810

HYDRAULIC HOSE

1шт.

Short Arm (1.6M), Var. 747078, 747320

1шт.

20

31M9-51820

HYDRAULIC HOSE

1шт.

Long Arm (1.9M), Var. 747079, 747329

1шт.

21

31M8-50250CA

COVER

1шт.

22

31M6-65130-DA

COLLAR

4шт.

23

31M6-65140

RUBBER INSULATOR

2шт.

24

P010-430011

HYD CONNECTOR

2шт.

25

31ML-51210CA

PIPE

RH

1шт.

Short Arm (1.6M), Var. 747078, 747320

1шт.

Long Arm (1.9M), Var. 747079, 747329

1шт.

26

31M9-90680

CLAMP

2шт.

Short Arm (1.6M), Var. 747078, 747320

1шт.

Long Arm (1.9M), Var. 747079, 747329

1шт.

27

S109-100306

BOLT

4шт.

28

S411-100006

WASHER

16шт.

29

S652-810002

NIPPLE

1шт.

30

S621-014001

O-RING

8шт.

31

S621-018001

O-RING

4шт.

32

S411-080006

WASHER

4шт.

33

S015-080156

BOLT

4шт.

34

31M9-50520

HYDRAULIC VALVE

LH

1шт.

34

31M9-50530

HYDRAULIC VALVE

RH

1шт.

35

X500-110003

HYD CONNECTOR,PF 1/2 x 13/16 - 16 UNF

4шт.

36

31M9-50600

ELBOW

1шт.

37

S631-018004

O-RING

1шт.

38

S621-014001

O-RING

1шт.

Выбрано товаров: 61
