(35.736.010) - VAR - 747082 - BOOM CYLINDER, COMPONENTS

Запчасти Case CX57C (35.736.010) - VAR - 747082 - BOOM CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS

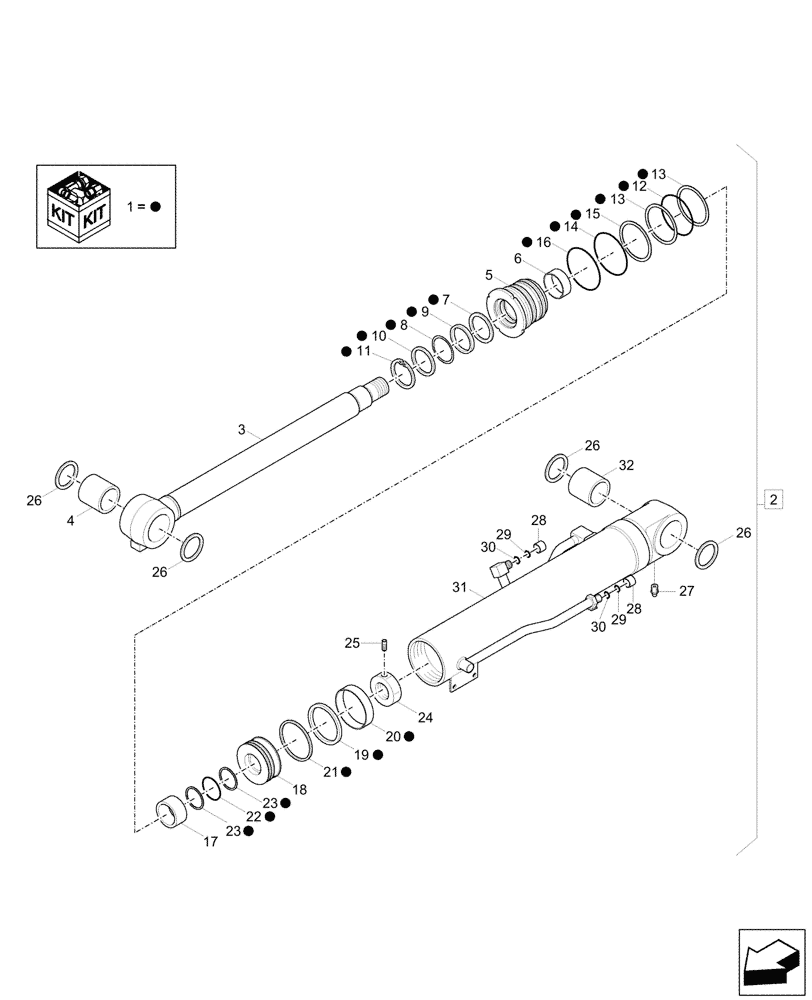

Схема запчастей Case CX57C - (35.736.010) - VAR - 747082 - BOOM CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS
9
1
1
1
30
8
25
1
14
19
23
4
1
32
26
20
15
6
26
10
2
1
5
1
1
1
26
31
28
1
1
1
7
1
3
1
16
18
29
30
1
1
23
13
12
24
1
1
27
26
29
28
22
1
13
21
17
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

XKCD-03076

SEAL KIT

ASSY, Incl 7 - 16, 19 - 23

1шт.

2

31M9-50114CG

BOOM

Cylinder, ASSY, Incl 3 - 32

1шт.

3

XKCD-01002

ROD

1шт.

4

XKCD-02143

BUSHING

1шт.

5

XKCD-03073

COVER

1шт.

6

XKCD-01004

BUSHING

1шт.

7

XKCD-03074

SEAL

1шт.

8

XKCD-03075

SEAL KIT

1шт.

9

XKCD-01007

BACK-UP RING

1шт.

10

XKCD-01101

SEAL

Dust

1шт.

11

XKCD-01009

RING

1шт.

12

XKCD-01010

O-RING

1шт.

13

XKCD-01011

BACK-UP RING

2шт.

14

XKCD-01012

O-RING

1шт.

15

XKCD-01013

BACK-UP RING

1шт.

16

XKCD-01014

O-RING

1шт.

17

XKCD-01015

RING

Cushion

1шт.

18

XKCD-01016

PISTON

1шт.

19

XKCD-01017

SEAL

Seal

1шт.

20

XKCD-01018

WEAR RING

1шт.

21

XKCD-01019

RING

1шт.

22

XKCD-01245

BACK-UP RING

1шт.

23

XKCD-01838

BACK-UP RING

2шт.

24

XKCD-02273

NUT

1шт.

25

XKCD-00561

SET SCREW

1шт.

26

XKCD-01023

SEAL

4шт.

27

XKCD-01024

NIPPLE

2шт.

28

XKCD-01116

CAP

2шт.

29

XKCD-00992

O-RING

2шт.

30

XKCD-00993

O-RING

2шт.

31

XKCD-02983

TUBE

1шт.

32

XKCD-02142

BUSHING

1шт.
