(35.737.010) - VAR - 747061 - DIPPER CYLINDER, COMPONENTS

Запчасти Case CX37C (35.737.010) - VAR - 747061 - DIPPER CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS

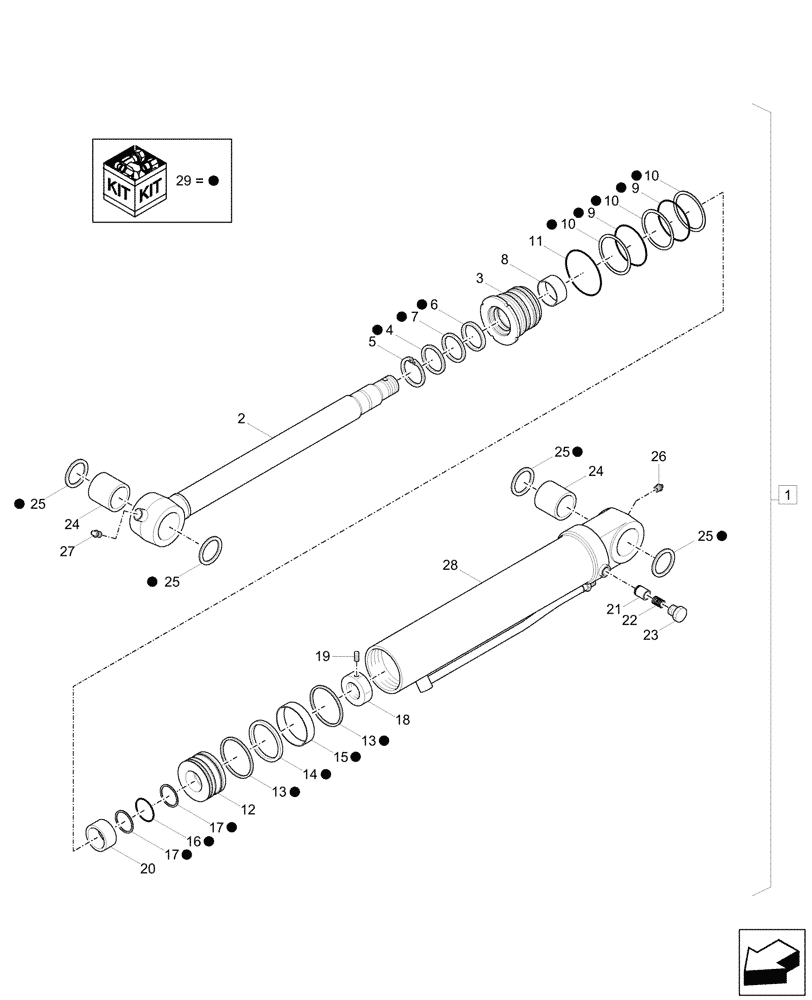

Схема запчастей Case CX37C - (35.737.010) - VAR - 747061 - DIPPER CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS
25
29
5
29
4
20
25
29
25
11
29
10
29
3
16
13
29
19
17
29
29
25
7
10
29
29
12
9
8
29
2
24
13
24
29
29
29
22
10
29
29
9
1
15
29
6
26
17
29
23
21
29
28
29
27
29
14
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

31MH-50120YLPR

HYDRAULIC CYLINDER

Dipper, ASSY, Incl 2 - 28

1шт.

2

XKCC-00009

ROD

1шт.

3

XKCC-00010

GLAND

1шт.

4

XKCC-00665

RING

1шт.

5

XKCC-00157

RING

1шт.

6

XKCC-00663

SEAL

1шт.

7

XKCC-00159

BACK-UP RING

1шт.

8

XKCC-01367

BEARING ASSY

1шт.

9

XKCC-00179

O-RING

2шт.

10

XKCC-01377

BACK-UP RING

3шт.

11

XKCC-00668

O-RING

1шт.

12

XKCC-00011

PISTON

1шт.

13

XKCC-00817

RING

2шт.

14

XKCC-00818

SEAL

1шт.

15

XKCC-00819

RING

1шт.

16

XKCC-01368

O-RING

1шт.

17

XKCC-01369

BACK-UP RING

2шт.

18

XKCC-00005

NUT

1шт.

19

XKCC-00914

BOLT

1шт.

20

XKCC-00703

CUSHION

1шт.

21

XKCC-00972

VALVE

1шт.

22

XKCC-00013

SPRING

1шт.

23

XKCC-00014

PLUG

1шт.

24

XKCC-00704

BUSHING

2шт.

25

XKCC-00676

SEAL

4шт.

26

XKCC-00824

NIPPLE

1шт.

27

XKCC-00069

NIPPLE

1шт.

28

XKCC-00008

TUBE

1шт.

29

XKCC-01438

SEAL KIT

ASSY, Incl 4, 6, 7, 9 - 11, 13 - 17, 25

1шт.
