(35.734.020) - VAR - 405037, 405039 - QUICK COUPLER, LINES

Запчасти Case CX37C (35.734.020) - VAR - 405037, 405039 - QUICK COUPLER, LINES (35) - HYDRAULIC SYSTEMS

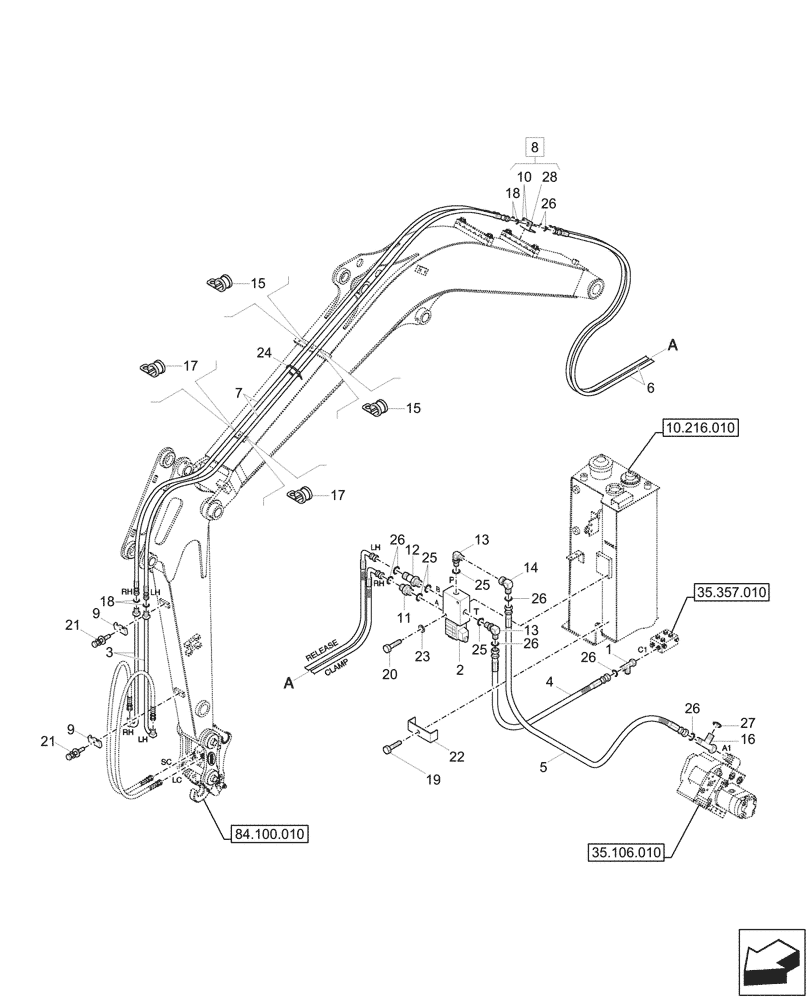

Схема запчастей Case CX37C - (35.734.020) - VAR - 405037, 405039 - QUICK COUPLER, LINES (35) - HYDRAULIC SYSTEMS
10.216.010
25
5
11
24
15
6
26
25
18
8
25
28
14
2
3
26
9
19
27
13
26
10
17
17
22
26
21
26
1
20
7
12
15
23
18
21
9
13
4
16
26
35.357.010
35.106.010
84.100.010
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

X840-515151

TEE,9/16 - 18 UNF

1шт.

2

31M8-20060

SOLENOID

1шт.

3

31MH-90021YLCA

PIPE

2шт.

4

P910-042017

HOSE

1шт.

5

P930-045040

HOSE

1шт.

6

P930-045049

HYDRAULIC HOSE

2шт.

7

P913-045062

HOSE

2шт.

Arm Short (1.3M) with Quick Clamp, Var. 405037

1шт.

7

P913-045068

HOSE

2шт.

Arm Long (1.6M) with Quick Clamp, Var. 405039

1шт.

8

31MH-90130

TERMINAL

ASSY, Incl 10, 28

1шт.

9

31M6-75091

CLAMP

2шт.

10

X540-120001

HYD CONNECTOR

2шт.

11

X500-110001

HYD CONNECTOR,PF 1/4 x 9/16 - 18 UNF

1шт.

12

X511-104513

HYD CONNECTOR,PF 1/4 x 9/16 - 18 UNF

1шт.

13

X520-110001

ELBOW,PF 1/4 x 9/16 - 18 UNF

2шт.

14

X850-515100

90 ELBOW

1шт.

15

31L7-10340

CLAMP

2шт.

16

X840-535153

TEE

1шт.

17

31L7-10200

CLAMP,25mm ID

2шт.

18

S621-011001

O-RING,9/16 - 18 UNF

4шт.

19

S037-101526

BOLT,M10 x 1.5 x 15mm

1шт.

20

S015-080506

BOLT,M8 x 1.25 x 50mm

2шт.

21

S035-082526

BOLT,M8 x 1.25 x 25mm

2шт.

22

31MH-97110

BRACKET

1шт.

23

S411-080006

WASHER

2шт.

24

S554-054300

BAND

10шт.

25

S631-011004

O-RING,PF 1/4

4шт.

26

S621-011001

O-RING,9/16 - 18 UNF

9шт.

27

S621-014001

O-RING

1шт.

28

NSS

NOT SOLD SEPARAT

Plate, Incl in 8

1шт.
