(55.201.010) - STARTER MOTOR, COMPONENTS

Запчасти Case CX37C (55.201.010) - STARTER MOTOR, COMPONENTS (55) - ELECTRICAL SYSTEMS

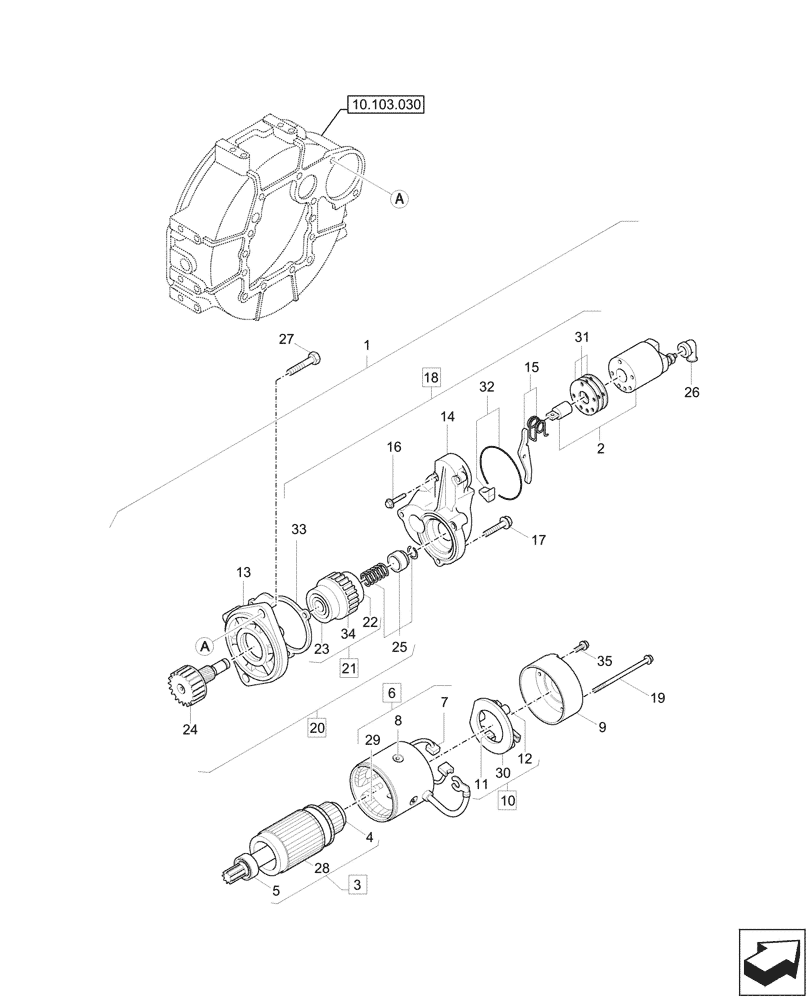

Схема запчастей Case CX37C - (55.201.010) - STARTER MOTOR, COMPONENTS (55) - ELECTRICAL SYSTEMS
10.103.030
11
26
1
4
12
27
28
25
22
29
31
13
33
3
15
32
10
7
23
35
34
6
14
5
18
8
19
20
30
2
17
21
9
24
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

129136-77011

STARTER MOTOR

ASSY, Incl 2, 3, 6, 9, 10, 13 - 20, 26, 35

1шт.

2

129136-77310

SHAFT

1шт.

3

129900-77400

ARMATURE

ASSY, Incl 4, 5, 28

1шт.

4

X2130350900

BALL BEARING

1шт.

5

X2114255110

BALL BEARING

1шт.

6

129900-77440

COIL

ASSY, Incl 7, 8, 29

1шт.

7

129900-77450

BRUSH

(+)

2шт.

8

171008-77450

SCREW

Pole

4шт.

9

129900-77460

COVER

Rear

1шт.

10

129900-77480

HOLDER

Brush, Incl 11, 12, 30

1шт.

11

NSS

NOT SOLD SEPARAT

Brush, (-), Incl in 10

2шт.

12

129400-77490

SPRING

Brush

4шт.

13

171008-77510

HOUSING

Gear

1шт.

14

129136-77520

TOOL BOX

Center

1шт.

15

171008-77540

SHAFT

1шт.

16

26106-060322

BOLT

2шт.

17

26106-060402

BOLT

3шт.

18

129400-77571

COVER

Dust, ASSY, Incl 31 - 33

1шт.

19

129900-77640

BOLT

2шт.

20

171008-77650

PINION

ASSY, Incl 21, 24, 25

1шт.

21

X2114555500

CLUTCH

ASSY, Incl 22, 23, 34

1шт.

22

X2114955020

BALL BEARING

1шт.

23

X2240410100

BALL BEARING

1шт.

24

171008-77660

SHAFT

1шт.

25

171008-77670

KIT

1шт.

26

171008-77750

COVER

1шт.

27

26116-120252

BOLT

2шт.

28

NSS

NOT SOLD SEPARAT

Armature, Incl in 3

1шт.

29

NSS

NOT SOLD SEPARAT

Brush, Incl in 6

1шт.

30

NSS

NOT SOLD SEPARAT

Brush, Incl in 10

1шт.

31

NSS

NOT SOLD SEPARAT

Cover, Incl in 18

1шт.

32

NSS

NOT SOLD SEPARAT

O-Ring, Incl in 18

1шт.

33

NSS

NOT SOLD SEPARAT

Plate, Incl in 18

1шт.

34

NSS

NOT SOLD SEPARAT

Gear, Incl in 21

1шт.

35

NSS

NOT SOLD SEPARAT

Screw, Incl in 1

2шт.
