(35.736.010) - VAR - 747061 - BOOM CYLINDER, COMPONENTS

Запчасти Case CX33C (35.736.010) - VAR - 747061 - BOOM CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS

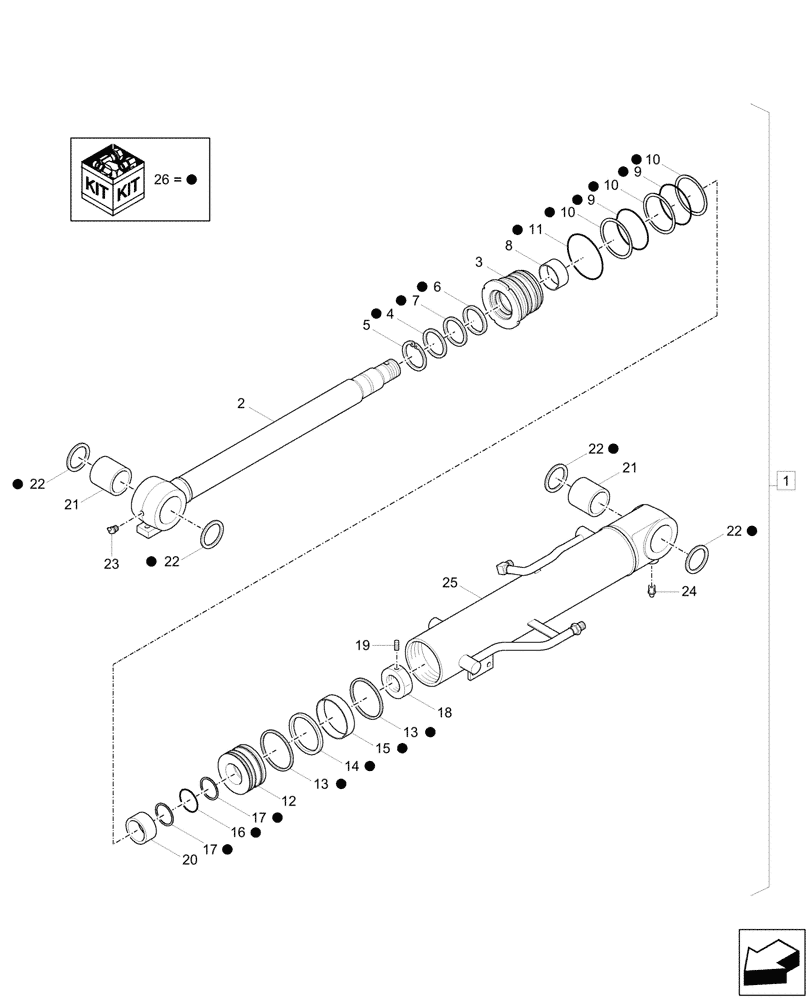

Схема запчастей Case CX33C - (35.736.010) - VAR - 747061 - BOOM CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS
26
26
26
24
22
26
22
26
22
20
4
26
18
25
8
26
9
15
3
26
10
26
12
9
23
26
26
13
21
21
16
2
26
10
10
5
22
26
26
19
26
11
1
6
7
13
26
26
26
17
26
26
17
14
26
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

31MH-50110YLPR

HYDRAULIC CYLINDER

Boom, ASSY, Incl 2 - 25

1шт.

2

XKCC-00002

ROD

1шт.

3

XKCC-00003

GLAND

1шт.

4

XKCC-00665

RING

1шт.

5

XKCC-00157

RING

1шт.

6

XKCC-00663

SEAL

1шт.

7

XKCC-00159

BACK-UP RING

1шт.

8

XKCC-01367

BEARING ASSY

1шт.

9

XKCC-00668

O-RING

2шт.

10

XKCC-00967

BACK-UP RING

3шт.

11

XKCC-00294

O-RING

1шт.

12

XKCC-00004

PISTON

1шт.

13

XKCC-00872

RING

2шт.

14

XKCC-00946

SEAL

1шт.

15

XKCC-00871

WEAR RING

1шт.

16

XKCC-01368

O-RING

1шт.

17

XKCC-01369

BACK-UP RING

2шт.

18

XKCC-00005

NUT

1шт.

19

XKCC-00914

BOLT

1шт.

20

XKCC-00703

CUSHION

1шт.

21

XKCC-00704

BUSHING

2шт.

22

XKCC-00676

SEAL

4шт.

23

XKCC-00341

NIPPLE

1шт.

24

XKCC-00069

NIPPLE

1шт.

25

XKCC-00001

TUBE

1шт.

26

XKCC-01437

SEAL KIT

ASSY, Incl 4, 6, 7, 9 - 11, 13 - 17, 22

1шт.
