Запчасти Case CX33C (35.352.010) - SWING REDUCTION UNIT, COMPONENTS (35) - HYDRAULIC SYSTEMS

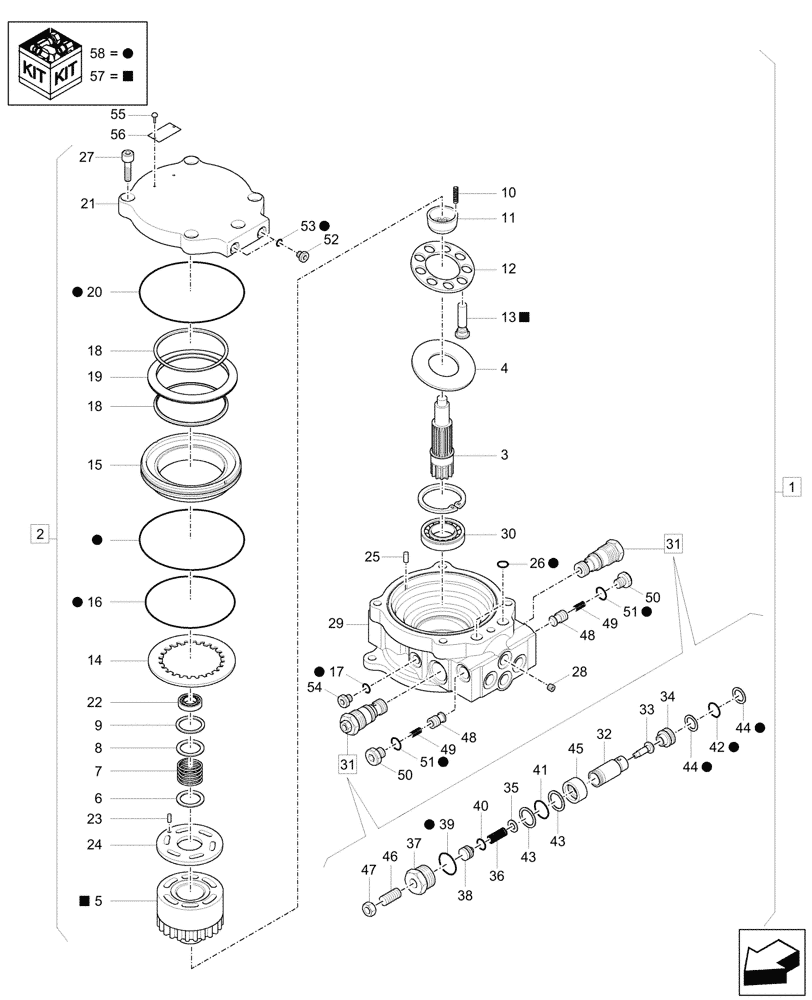

Схема запчастей Case CX33C - (35.352.010) - SWING REDUCTION UNIT, COMPONENTS (35) - HYDRAULIC SYSTEMS
4
13
31
52
25
46
56
35
58
15
9
29
54
5
14
6
58
49
24
58
8
58
36
58
2
20
23
58
30
45
40
57
44
58
55
50
43
57
31
34
10
1
39
27
17
16
58
26
47
58
43
21
41
28
50
3
58
48
18
53
12
48
51
58
32
58
33
44
38
42
19
57
49
58
11
22
51
57
7
37
18
58

№

Артикул

Название

Примечание

Количество

1

31MH-11130

ELECTRIC MOTOR

Swing, ASSY, Incl 2, 55, 56

1шт.

See Also Figure 35.352.020

1шт.

2

NSS

NOT SOLD SEPARAT

Swing Motor, ASSY, Incl 3 - 31, 48 - 54

1шт.

3

XJBV-00008

SHAFT

1шт.

4

XJBV-00009

PLATE

1шт.

5

NSS

NOT SOLD SEPARAT

Cylinder Block, Incl in 2

1шт.

6

XJBV-00010

COLLAR

1шт.

7

XJBV-00011

SPRING

1шт.

8

XJBV-00012

WASHER

1шт.

9

XJBV-00013

SNAP RING

1шт.

10

XJBV-00014

PIN

3шт.

11

XJBV-00015

HOLDER

1шт.

12

XJBV-00016

PLATE

1шт.

13

NSS

NOT SOLD SEPARAT

Piston, Incl in 2

9шт.

14

XJBV-00017

DISC

1шт.

15

XJBV-00018

PISTON

1шт.

16

XJBV-00019

O-RING

1шт.

17

XJBV-00042

O-RING

1шт.

18

XJBV-00021

SPRING SEAT

2шт.

19

XJBV-00022

SPRING

1шт.

20

XJBV-00023

O-RING

1шт.

21

XJBV-00024

COVER

1шт.

22

XJBV-00025

BALL BEARING

1шт.

23

XJBV-00026

PIN

1шт.

24

XJBV-00027

VALVE

1шт.

25

XJBV-00028

PIN

2шт.

26

XJBV-00029

O-RING

2шт.

27

XJBV-00001

BOLT

5шт.

28

XJBV-00030

ORIFICE

1шт.

29

XJBV-00006

TOOL BOX

1шт.

30

XJBV-00007

BALL BEARING

1шт.

31

XJBV-00031

VALVE

ASSY, Incl 32 - 47

2шт.

32

NSS

NOT SOLD SEPARAT

Housing, Incl in 31

1шт.

33

NSS

NOT SOLD SEPARAT

Poppet, Incl in 31

1шт.

34

NSS

NOT SOLD SEPARAT

Seat, Incl in 31

1шт.

35

NSS

NOT SOLD SEPARAT

Seat, Incl in 31

1шт.

36

NSS

NOT SOLD SEPARAT

Spring, Incl in 31

1шт.

37

NSS

NOT SOLD SEPARAT

Plug, Incl in 31

1шт.

38

NSS

NOT SOLD SEPARAT

Guide, Incl in 31

1шт.

39

XJBV-00032

O-RING

1шт.

40

NSS

NOT SOLD SEPARAT

O-Ring, Incl in 31

1шт.

41

NSS

NOT SOLD SEPARAT

O-Ring, Incl in 31

1шт.

42

XJBV-00033

O-RING

1шт.

43

NSS

NOT SOLD SEPARAT

Ring, Incl in 31

2шт.

44

XJBV-00034

BACK-UP RING

2шт.

45

NSS

NOT SOLD SEPARAT

Piston, Incl in 31

1шт.

46

NSS

NOT SOLD SEPARAT

Screw, Incl in 31

1шт.

47

NSS

NOT SOLD SEPARAT

Nut, Incl in 31

1шт.

48

XJBV-00035

VALVE

2шт.

49

XJBV-00036

SPRING

2шт.

50

XJBV-00037

PLUG

2шт.

51

XJAA-00040

O-RING

2шт.

52

XJBV-00039

PLUG

2шт.

53

XJBV-00058

O-RING

2шт.

54

XJBV-00041

PLUG

1шт.

55

NSS

NOT SOLD SEPARAT

Screw, Incl in 1

2шт.

56

NSS

NOT SOLD SEPARAT

Name Plate, Incl in 1

1шт.

57

XJBV-00003

KIT

Cylinder Block, ASSY, Incl 5, 13

1шт.

58

XJBV-00002

SEAL KIT

ASSY, Incl 16, 17, 20, 26, 39, 42, 44, 51, 53

1шт.

See Also Figure 35.352.020

1шт.
