(35.741.010) - VAR - 747067 - DOZER BLADE, HYDRAULIC CYLINDER, COMPONENTS

Запчасти Case CX33C (35.741.010) - VAR - 747067 - DOZER BLADE, HYDRAULIC CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS

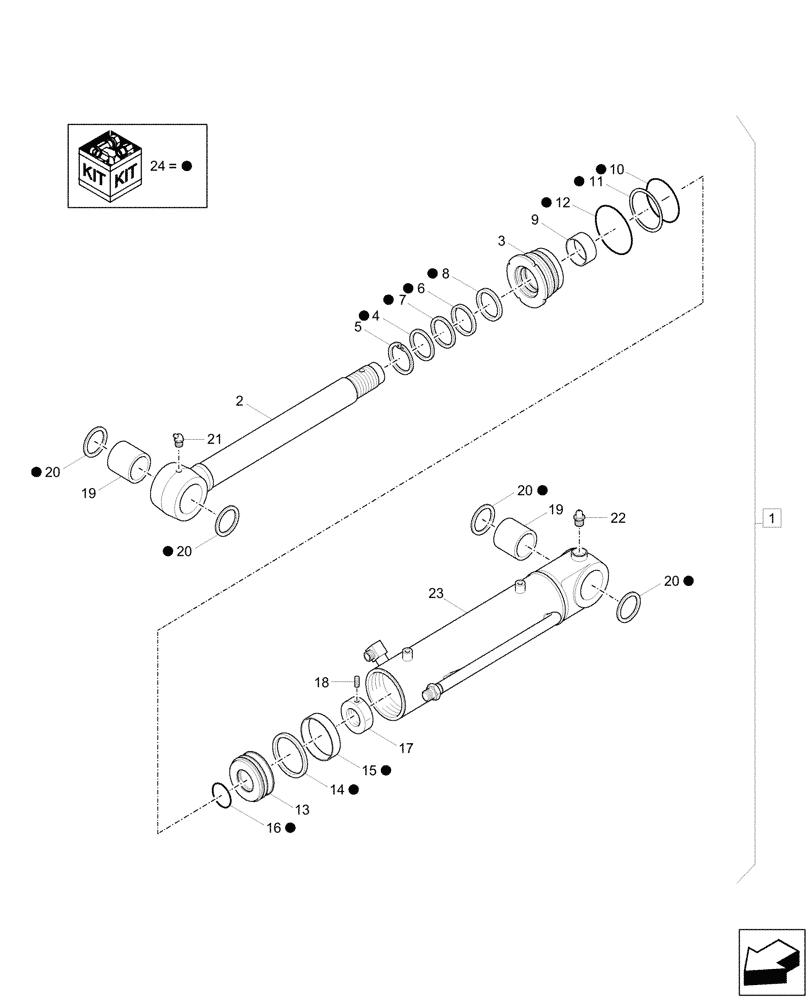

Схема запчастей Case CX33C - (35.741.010) - VAR - 747067 - DOZER BLADE, HYDRAULIC CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS
2
17
15
24
24
24
23
24
24
1
24
4
6
24
12
19
9
24
20
5
14
11
24
10
24
24
24
20
20
3
22
7
19
18
20
24
24
16
24
13
24
8
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

31MH-40041GGPR

HYDRAULIC CYLINDER

Dozer, ASSY, Incl 2 - 23

1шт.

2

XKCC-01443

ROD

1шт.

3

XKCC-00026

GLAND

1шт.

4

XKCC-00622

RING

1шт.

5

XKCC-00289

RING

1шт.

6

XKCC-01444

SEAL

1шт.

7

XKCC-00291

BACK-UP RING

1шт.

8

XKCC-01445

RING

1шт.

9

XKCC-00293

BUSHING

1шт.

10

XKCC-00296

O-RING

1шт.

11

XKCC-00306

BACK-UP RING

1шт.

12

XKCC-00051

O-RING

1шт.

13

XKCC-00027

PISTON

1шт.

14

XKCC-01000

SEAL

1шт.

15

XKCC-01001

WEAR RING

1шт.

16

XKCC-00057

O-RING

1шт.

17

XKCC-00028

NUT

1шт.

18

XKCC-00914

BOLT

1шт.

19

XKCC-01446

PIN

2шт.

20

XKCC-00676

SEAL

4шт.

21

XKCC-00341

NIPPLE

1шт.

22

XKCC-00069

NIPPLE

1шт.

23

XKCC-01680

TUBE

1шт.

24

XKCC-01447

SEAL KIT

ASSY, Incl 4, 6 - 8, 10 - 12, 14 - 16, 20

1шт.
