(35.738.010) - VAR - 747060, 747061 - BUCKET CYLINDER, COMPONENTS

Запчасти Case CX33C (35.738.010) - VAR - 747060, 747061 - BUCKET CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS

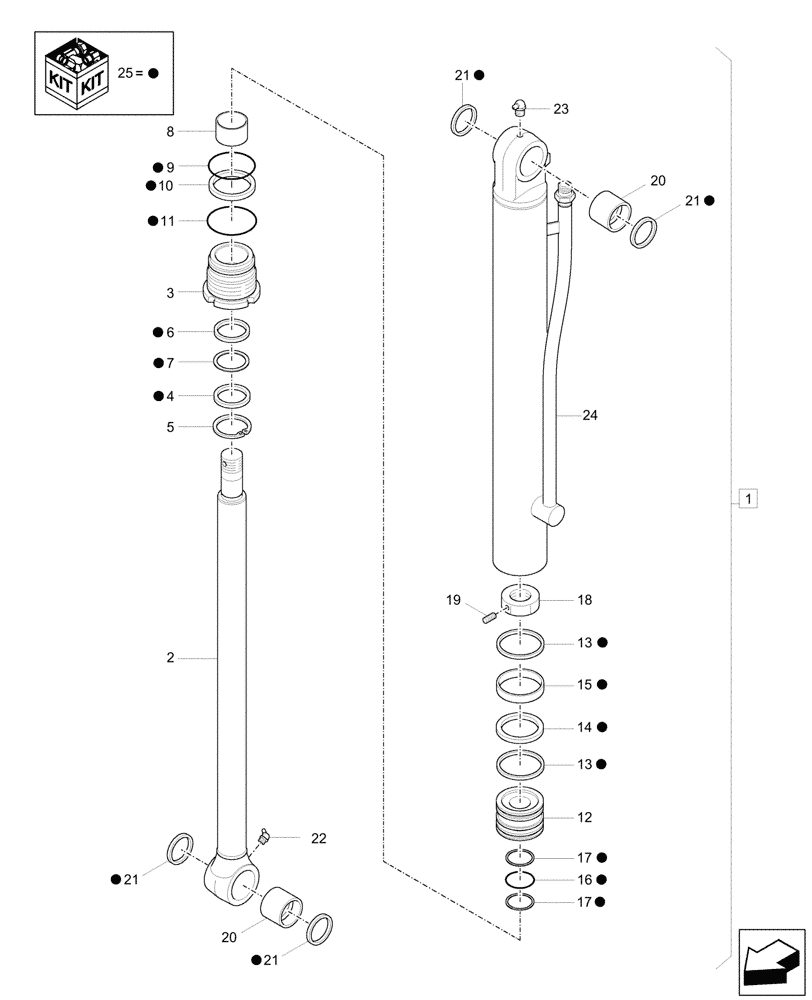

Схема запчастей Case CX33C - (35.738.010) - VAR - 747060, 747061 - BUCKET CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS
21
6
25
25
25
20
5
18
20
25
22
1
10
25
21
8
12
25
19
17
11
9
7
25
2
14
21
25
25
25
15
3
25
25
25
24
25
4
16
21
25
25
25
13
13
25
23
25
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

31MH-50131YLPR

HYDRAULIC CYLINDER

Bucket, ASSY, Incl 2 - 24

1шт.

2

XKCC-01362

ROD

1шт.

3

XKCC-00017

GLAND

1шт.

4

XKCC-00665

RING

1шт.

5

XKCC-00157

RING

1шт.

6

XKCC-00663

SEAL

1шт.

7

XKCC-00159

BACK-UP RING

1шт.

8

XKCC-01367

BEARING ASSY

1шт.

9

XKCC-00122

O-RING

1шт.

10

XKCC-00275

BACK-UP RING

1шт.

11

XKCC-00177

O-RING

1шт.

12

XKCC-00018

PISTON

1шт.

13

XKCC-01363

RING

2шт.

14

XKCC-00746

SEAL

1шт.

15

XKCC-01364

WEAR RING

1шт.

16

XKCC-00360

O-RING

1шт.

17

XKCC-00455

BACK-UP RING

2шт.

18

XKCC-00019

NUT

1шт.

19

XKCC-00914

BOLT

1шт.

20

XKCC-01441

PIN

2шт.

21

XKCC-00134

SEAL

4шт.

22

XKCC-00341

NIPPLE

1шт.

23

XKCC-00824

NIPPLE

1шт.

24

XKCC-01439

TUBE

1шт.

25

XKCC-01360

SEAL KIT

ASSY, Incl 4, 6, 7, 9 - 11, 13 - 17, 21

1шт.
