(35.736.010) - VAR - 747061 - BOOM CYLINDER, COMPONENTS

Запчасти Case CX26C (35.736.010) - VAR - 747061 - BOOM CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS

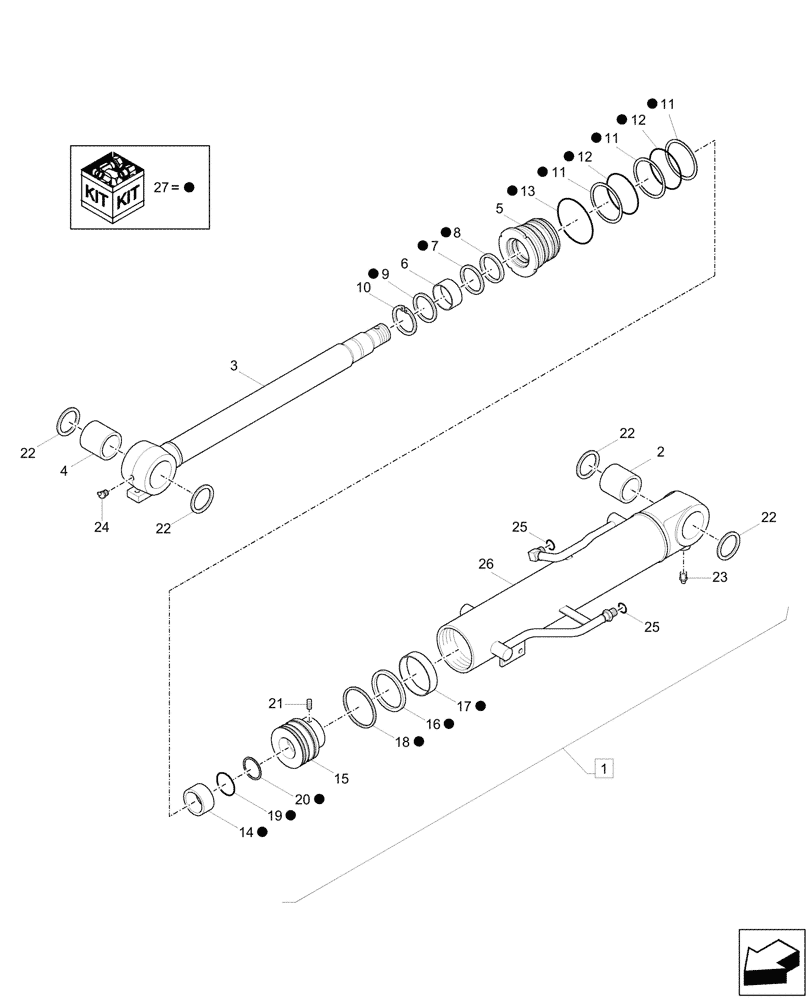

Схема запчастей Case CX26C - (35.736.010) - VAR - 747061 - BOOM CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS
27
27
24
21
27
8
3
22
5
27
26
17
14
13
11
27
22
27
12
4
27
12
27
1
27
10
27
11
23
6
22
27
27
25
25
27
19
2
18
27
27
15
20
11
27
22
7
27
16
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

31MK-50113PR

HYDRAULIC CYLINDER

Boom, ASSY, Incl 2 - 26

1шт.

2

XKCD-01358

BUSHING

1шт.

3

XKCD-01359

ROD

1шт.

4

XKCD-01358

BUSHING

1шт.

5

XKCD-01360

CYLINDER HEAD

1шт.

6

XKCD-01361

BUSHING

1шт.

7

XKCD-01308

RING

1шт.

8

XKCD-01362

BACK-UP RING

1шт.

9

XKCD-01309

RING

1шт.

10

XKCD-00605

RING

1шт.

11

XKCD-01363

O-RING

2шт.

12

XKCD-01364

BACK-UP RING

3шт.

13

XKCD-01293

O-RING

1шт.

14

XKCD-01365

CUSHION

1шт.

15

XKCD-01366

PISTON

1шт.

16

XKCD-01367

SEAL

1шт.

17

XKCD-01368

WEAR RING

1шт.

18

XKCD-01369

RING

2шт.

19

XKCD-01370

O-RING

1шт.

20

XKCD-01371

BACK-UP RING

1шт.

21

XKCD-01205

SET SCREW

1шт.

22

XKCD-01372

SEAL

4шт.

23

XKCD-00998

NIPPLE

1шт.

24

XKCD-01047

NIPPLE

1шт.

25

S631-018004

O-RING

2шт.

26

XKCD-01357

TUBE

1шт.

27

XKCD-01373

SEAL KIT

ASSY, Incl 7 - 9, 11 - 13, 16 - 20

1шт.
