(35.355.030) - VAR - 405002, 405005 - JOYSTICK, PROPORTIONAL VALVE, COMPONENTS

Запчасти Case CX17C (35.355.030) - VAR - 405002, 405005 - JOYSTICK, PROPORTIONAL VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS

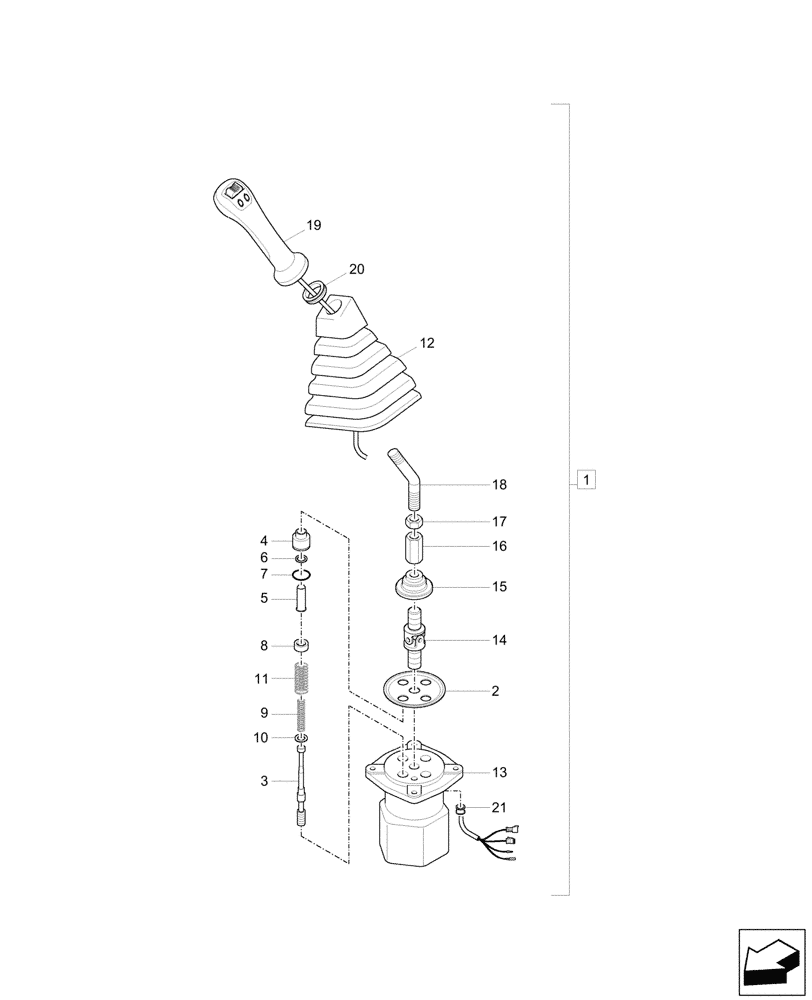

Схема запчастей Case CX17C - (35.355.030) - VAR - 405002, 405005 - JOYSTICK, PROPORTIONAL VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS
19
16
11
18
13
15
6
3
14
2
1
8
20
4
17
10
7
5
12
21
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

31MJ-21341

LEVER

RH, Proportional, ASSY, Incl 2 - 21

1шт.

2

XJBN-01813

PLATE

1шт.

3

NSS

NOT SOLD SEPARAT

Spool, Incl in 1

4шт.

4

XJBN-01815

PLUG

4шт.

5

XJBN-01818

PUSH ROD

4шт.

6

XJBN-01817

SEAL

4шт.

7

XJBN-00282

O-RING

4шт.

8

XJBN-01819

SPRING SEAT

2шт.

Port 1, 3

1шт.

8

XJBN-01820

SPRING SEAT

2шт.

Port 2, 4

1шт.

9

XJBN-01823

SPRING

2шт.

Port 1, 3

1шт.

9

XJBN-01824

SPRING

2шт.

Port 2, 4

1шт.

10

XJBN-01821

WASHER

4шт.

11

XJBN-01822

SPRING

4шт.

12

XJBN-01833

BELLOWS

1шт.

13

NSS

NOT SOLD SEPARAT

Body, Incl in 1

1шт.

14

XJBN-01825

JOINT

1шт.

15

XJBN-01826

PLATE

1шт.

16

XJBN-01827

NUT

1шт.

17

XJBN-01828

NUT

1шт.

18

XJBN-01829

LEVER

1шт.

19

XJBN-01927

HANDLE

Proportional

1шт.

20

XJBN-01831

PIN

1шт.

21

XJBN-01832

BUSHING

1шт.
