(90.151.010) - ARMREST, CONSOLE

Запчасти Case CX17C (90.151.010) - ARMREST, CONSOLE (90) - PLATFORM, CAB, BODYWORK AND DECALS

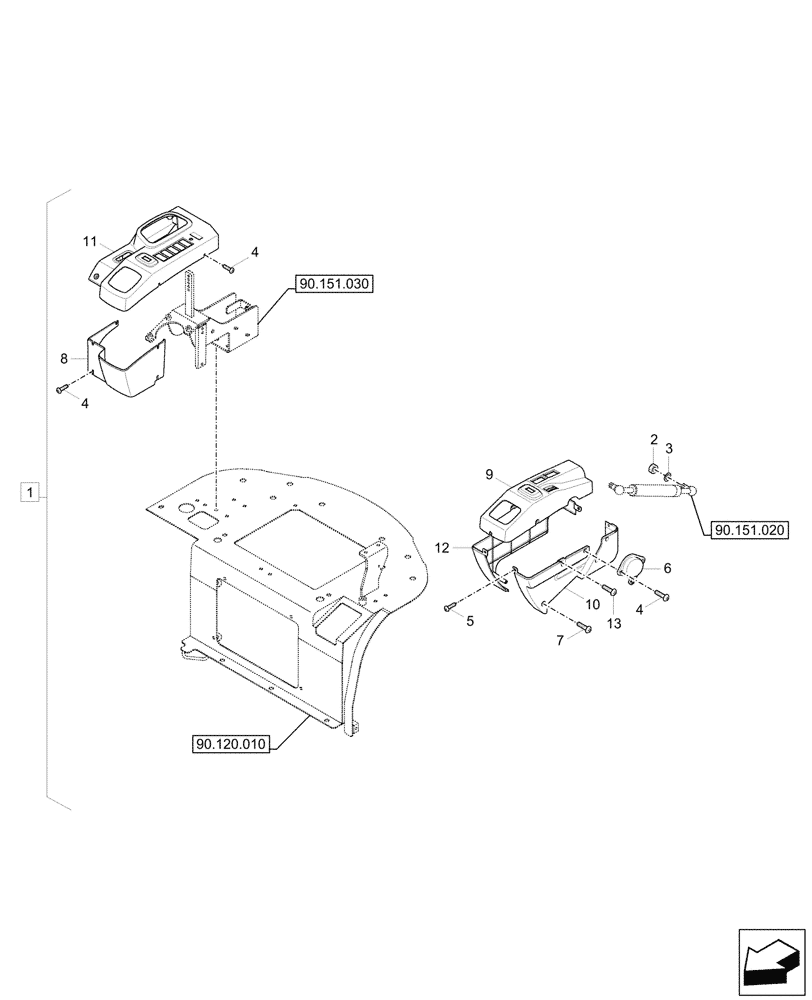

Схема запчастей Case CX17C - (90.151.010) - ARMREST, CONSOLE (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.151.030
8
4
1
10
3
7
6
4
4
13
12
9
11
2
5
90.120.010
90.151.020
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72MJ-25000

DRIVER SEAT

Base, ASSY, Incl 2 - 13

1шт.

See Also Figure 90.120.010

1шт.

2

S205-08100B

NUT

1шт.

3

S403-08200B

WASHER

1шт.

4

S002-06015B

SCREW

14шт.

5

S002-06010B

SCREW

4шт.

6

72MJ-21030

HINGE

1шт.

7

S151-050156

SCREW

1шт.

8

72MJ-21140

CONSOLE

Lower, RH

1шт.

9

72MJ-21010

CONSOLE

Upper, LH

1шт.

10

72MJ-21050

CONSOLE

Lower

1шт.

11

72MJ-21040

CONSOLE

Upper, RH

1шт.

12

72MJ-21020

CONSOLE

Lower

1шт.

13

S015-080156

BOLT

4шт.

Выбрано товаров: 14
