(35.739.010) - BOOM SWING, CYLINDER, COMPONENTS

Запчасти Case CX17C (35.739.010) - BOOM SWING, CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS

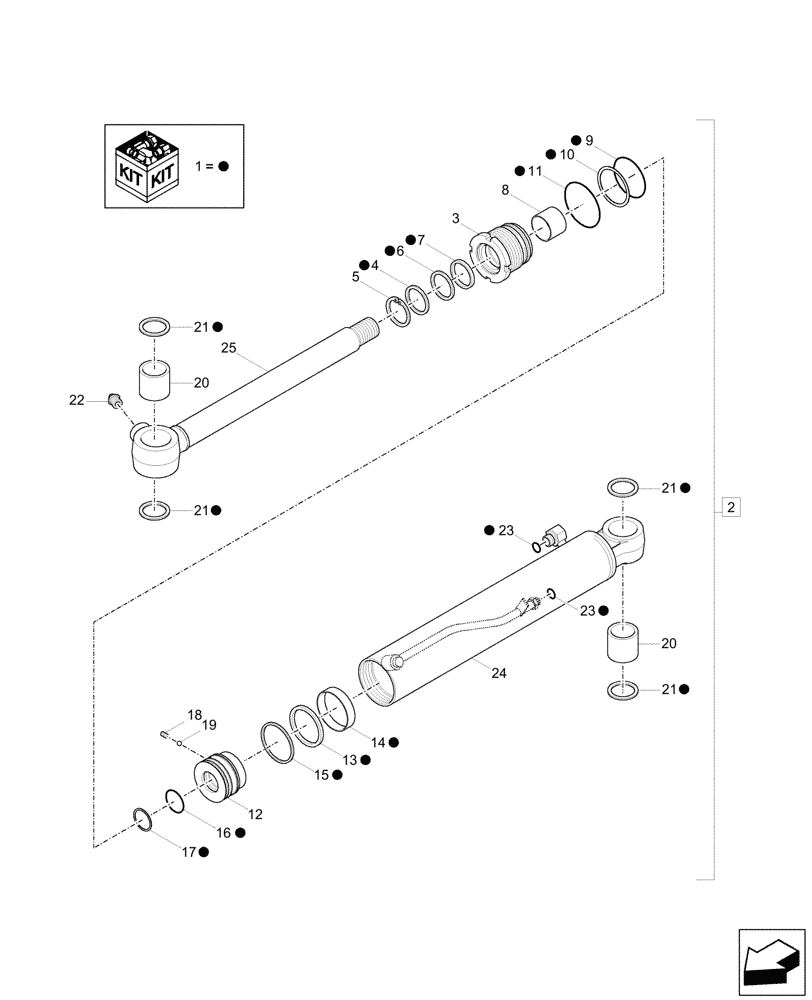

Схема запчастей Case CX17C - (35.739.010) - BOOM SWING, CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS
1
18
20
11
20
1
15
1
1
23
24
21
1
12
1
1
1
9
2
10
1
3
7
22
17
1
21
1
1
14
4
19
21
1
6
13
1
8
1
5
25
23
1
1
1
16
21
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

XKCC-01532

SEAL KIT

ASSY, Incl 4, 6, 7, 9 - 11, 13 - 17, 21, 23

1шт.

2

32MJ-10121PR

HYDRAULIC CYLINDER

Boom Swing, ASSY, Incl 3 - 25

1шт.

3

XKCC-00467

GLAND

1шт.

4

XKCC-01004

RING

1шт.

5

XKCC-00449

RING

1шт.

6

XKCC-01432

SEAL

1шт.

7

XKCC-00451

BACK-UP RING

1шт.

8

XKCC-00363

BEARING ASSY

1шт.

9

XKCC-00057

O-RING

1шт.

10

XKCC-00431

BACK-UP RING

1шт.

11

XKCC-00239

O-RING

1шт.

12

XKCC-00468

PISTON

1шт.

13

XKCC-01352

SEAL

1шт.

14

XKCC-01353

WEAR RING

1шт.

15

XKCC-00435

RING

1шт.

16

XKCC-00360

O-RING

1шт.

17

XKCC-00455

BACK-UP RING

1шт.

18

XKCC-00362

SCREW

1шт.

19

XKCC-00361

BALL

1шт.

20

XKCC-00392

BUSHING

2шт.

21

XKCC-00393

SEAL

4шт.

22

XKCC-00069

NIPPLE

1шт.

23

XKCC-00395

O-RING

2шт.

24

XKCC-01671

TUBE

1шт.

25

XKCC-00464

ROD

1шт.
