(35.737.010) - DIPPER CYLINDER, COMPONENTS

Запчасти Case CX17C (35.737.010) - DIPPER CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS

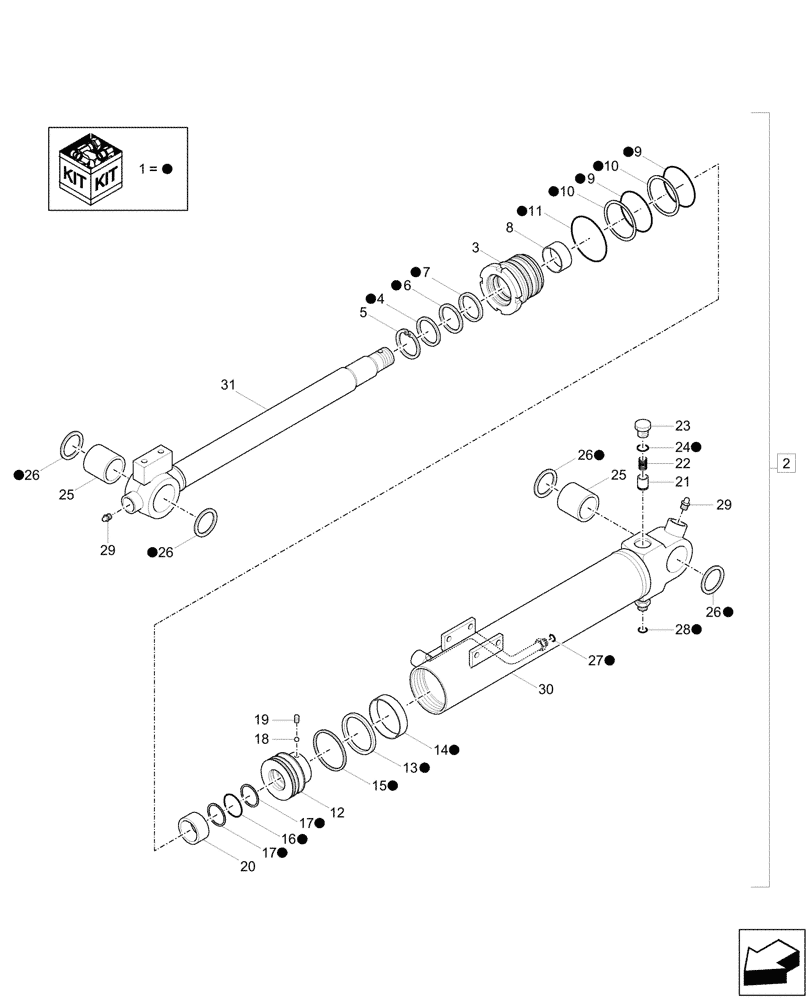

Схема запчастей Case CX17C - (35.737.010) - DIPPER CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS
9
12
1
28
14
5
17
17
1
24
1
1
29
1
1
6
4
15
26
29
1
19
1
23
21
22
3
1
9
26
13
27
25
1
31
10
18
1
30
1
1
11
25
10
26
1
1
1
1
2
7
20
26
1
1
16
1
8
1
1
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

XKCC-01527

SEAL KIT

ASSY, Incl 4, 6, 7, 9 - 11, 13 - 17, 24, 26 - 28

1шт.

2

32MJ-50120PR

HYDRAULIC CYLINDER

Arm, ASSY, Incl 3 - 31

1шт.

3

XKCC-00408

GLAND

1шт.

4

XKCC-01323

RING

1шт.

5

XKCC-00119

RING

1шт.

6

XKCC-01347

SEAL

1шт.

7

XKCC-00116

BACK-UP RING

1шт.

8

XKCC-00383

BEARING ASSY

1шт.

9

XKCC-00239

O-RING

2шт.

10

XKCC-00385

BACK-UP RING

2шт.

11

XKCC-00120

O-RING

1шт.

12

XKCC-00386

PISTON

1шт.

13

XKCC-01038

SEAL

1шт.

14

XKCC-01060

WEAR RING

1шт.

15

XKCC-00394

RING

1шт.

16

XKCC-00389

O-RING

1шт.

17

XKCC-00390

BACK-UP RING

2шт.

18

XKCC-00361

BALL

1шт.

19

XKCC-00362

SCREW

1шт.

20

XKCC-00409

RING

1шт.

21

XKCC-00410

VALVE

1шт.

22

XKCC-00013

SPRING

1шт.

23

XKCC-00412

PLUG

1шт.

24

XKCC-00411

O-RING

1шт.

25

XKCC-00392

BUSHING

2шт.

26

XKCC-00393

SEAL

4шт.

27

XKCC-00395

O-RING

1шт.

28

XKCC-00038

O-RING

1шт.

29

XKCC-00069

NIPPLE

2шт.

30

XKCC-01525

TUBE

1шт.

31

XKCC-01526

ROD

1шт.
