(CX55BMSR) - CRAWLER EXCAVATOR - ASN PS02-00101- (NBTN) (5/11-12/15)
/
(90) - PLATFORM, CAB, BODYWORK AND DECALS
/

(01-070[02]) - GUARD INSTALL (CAB)

Запчасти Case CX55BMSR (01-070[02]) - GUARD INSTALL (CAB) (90) - PLATFORM, CAB, BODYWORK AND DECALS

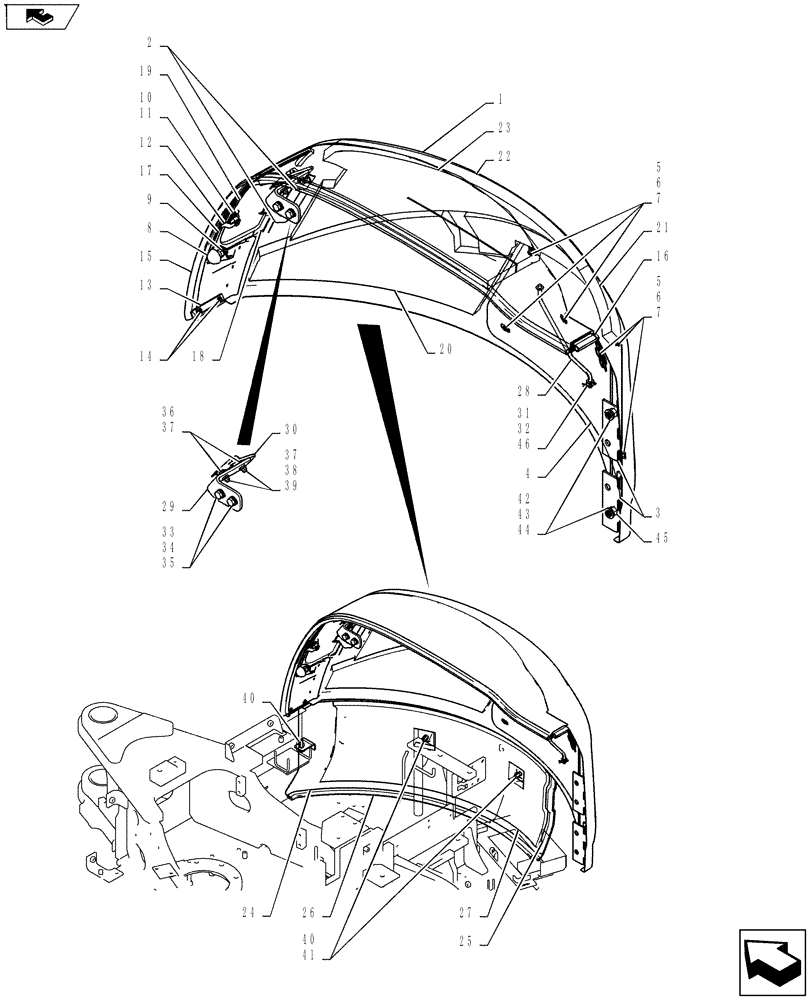

Схема запчастей Case CX55BMSR - (01-070[02]) - GUARD INSTALL (CAB) (90) - PLATFORM, CAB, BODYWORK AND DECALS
42
7
18
34
46
31
21
40
6
15
23
37
43
37
27
5
16
33
22
home
20
11
45
26
8
28
35
1
38
24
36
25
17
14
13
40
6
30
32
2
44
3
29
10
7
39
4
41
9
5
12
19

№

Артикул

Название

Примечание

Количество

.

(Cab) Guard Install PY21C00012F1, Start Serial: PS02-00101

1шт.

1

PY21C01103P1

COVER

, Serial Range: PS02-00101-PS02-00106

1шт.

1

PY21C01103P2

COVER

, Start Serial: PS02-00107

1шт.

2

PW21C01737P1

HINGE

4шт.

3

PW21C01635P1

HINGE

4шт.

4

PH21C01568P1

GUARD

1шт.

5

ZN18C06005

NUT

6шт.

6

ZW26X06000

LOCK WASHER

6шт.

7

YT21P01001P1

WASHER

6шт.

8

YN21C03212P1

STOP

1шт.

9

ZN17F10008

NUT

1шт.

10

PM21C01268F1

LOCK

1шт.

11

YR22C01025P2

LOCK

1шт.

12

PM21C01269P1

PLATE

1шт.

13

PW21C01713P1

GUARD

1шт.

14

ZS41C05012

CAPSCREW,M5 x 12mm

Machine

2шт.

15

PH21C01536P1

WEATHERSTRIP

1шт.

16

PH21C01537P1

WEATHERSTRIP

1шт.

17

PE21C01135D8

SEAL

1шт.

18

PW21C01740P3

RUBBER

1шт.

19

PW21C01742P3

RUBBER

1шт.

20

PY21C01208P1

INSULATION

1шт.

21

PY21C01209P1

INSULATION

1шт.

22

PY21C01218P1

INSULATION

1шт.

23

PH21C01582P1

INSULATION

1шт.

24

PY21C01295P1

COVER

R/H

1шт.

25

PM21C01233P1

RUBBER

1шт.

26

2427P1836D32

WEATHERSTRIP

1шт.

27

PW21C01629P1

FOAM INSULATION

1шт.

28

PY21C01146P1

STAY

, Serial Range: PS02-00101-PS02-00103

1шт.

28

PY21C01355P1

STAY

, Start Serial: PS02-00104

1шт.

29

PY21C01101P1

PLATE

1шт.

30

PM21C01371P1

LOCK

1шт.

31

ZW16P08000

WASHER

, Serial Range: PS02-00101-PS02-00103

2шт.

31

ZW16P08000

WASHER

, Start Serial: PS02-00104

1шт.

32

2419R9D2

COTTER PIN

2шт.

33

ZS18C10025

SCREW,Hex, M10 x 25mm

Cap

2шт.

34

ZW26X10000

LOCK WASHER

2шт.

35

ZW16P10000

WASHER

2шт.

36

ZS18C06025

SCREW,Hex, M6 x 25mm

Cap

2шт.

37

ZW16H06000

WASHER

4шт.

38

ZW26X06000

LOCK WASHER

2шт.

39

ZN18C06005

NUT

2шт.

40

PA41C01005D3

BOLT

Sems

10шт.

41

YT21C01187P2

WASHER

9шт.

42

ZW16H12000

WASHER

2шт.

43

ZW26X12000

LOCK WASHER

2шт.

44

ZN18C12010

NUT

2шт.

45

PB02B01012D3

SHIM,1.2mm Thk

1шт.

46

YR21C01161P1

WASHER,9mm ID x 22mm OD x 2.3mm Thk

, Start Serial: PS02-00104

1шт.

Выбрано товаров: 50
