(01-052[03]) - CONTROLS, OPERATORS (CAB + ANGLE DOZER)

Запчасти Case CX55BMSR (01-052[03]) - CONTROLS, OPERATORS (CAB + ANGLE DOZER) (90) - PLATFORM, CAB, BODYWORK AND DECALS

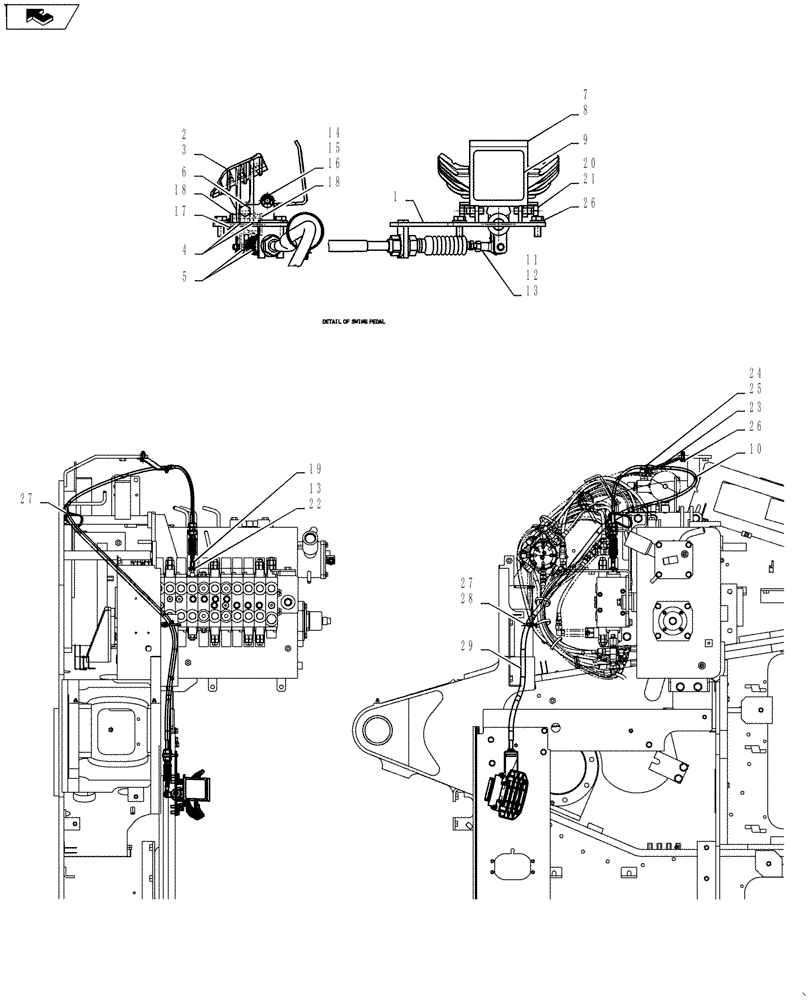

Схема запчастей Case CX55BMSR - (01-052[03]) - CONTROLS, OPERATORS (CAB + ANGLE DOZER) (90) - PLATFORM, CAB, BODYWORK AND DECALS
12
11
13
home
24
9
23
14
18
10
27
22
29
25
6
7
5
13
18
17
15
1
19
26
4
16
26
20
2
27
21
8
28
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Operators Controls (Cab + Angle Dozer) PY03M00031F1, Start Serial: PS02-00101

1шт.

1

PW03M01619P2

SUPPORT

1шт.

2

PW55M01062F1

PEDAL

Assembly, Incl 3 - 6

1шт.

3

PW55M01061P1

PEDAL

1шт.

4

2405R312D1415

BUSHING

2шт.

5

2405R312D0606

BUSHING

2шт.

6

PW55M01060P1

PLATE

2шт.

7

PM03M01277F1

COVER ASSY

1шт.

8

PM03M01294P2

COVER

1шт.

9

PM03M01309P1

SHEET

1шт.

10

PY03M01292D1

CABLE

Control

1шт.

11

PW55M01031P1

BALL JOINT

1шт.

12

PW55M01059P1

PIN

1шт.

13

2419R9D1

COTTER PIN

2шт.

14

PW03M01805P1

PIN

1шт.

15

ZR36X00700

RING

Snap

2шт.

16

ZW16P08000

WASHER

2шт.

17

ZR36X01200

RING

Snap

1шт.

18

ZW16P14000

WASHER

2шт.

19

PM03M01451P1

ROD

End, Serial Range: PS02-00101-PS02-00163

1шт.

19

PM03M01451P2

ROD

End, Start Serial: PS02-00164

1шт.

20

ZS18C08025

SCREW,Hex, M8 x 25mm

Cap

2шт.

21

ZN18C08007

NUT

2шт.

22

ZP45X06018

PIN

1шт.

23

PY55M01003P1

COVER

1шт.

24

ZC46X08007

CLIP

1шт.

25

ZM61C06016

BOLT

Sems

1шт.

26

ZM73C08020

BOLT,M8x20mm - Course Thread

Sems

5шт.

27

PY01P01043D3

CABLE TIE,188mm L

2шт.

28

YN13E01375P1

CLIP,M8 x 8.20mm Shank

1шт.

29

2418R676D16

TUBE

1шт.
