(01-086[00]) - HARNESS ASSY, ENGINE

Запчасти Case CX55BMSR (01-086[00]) - HARNESS ASSY, ENGINE (55) - ELECTRICAL SYSTEMS

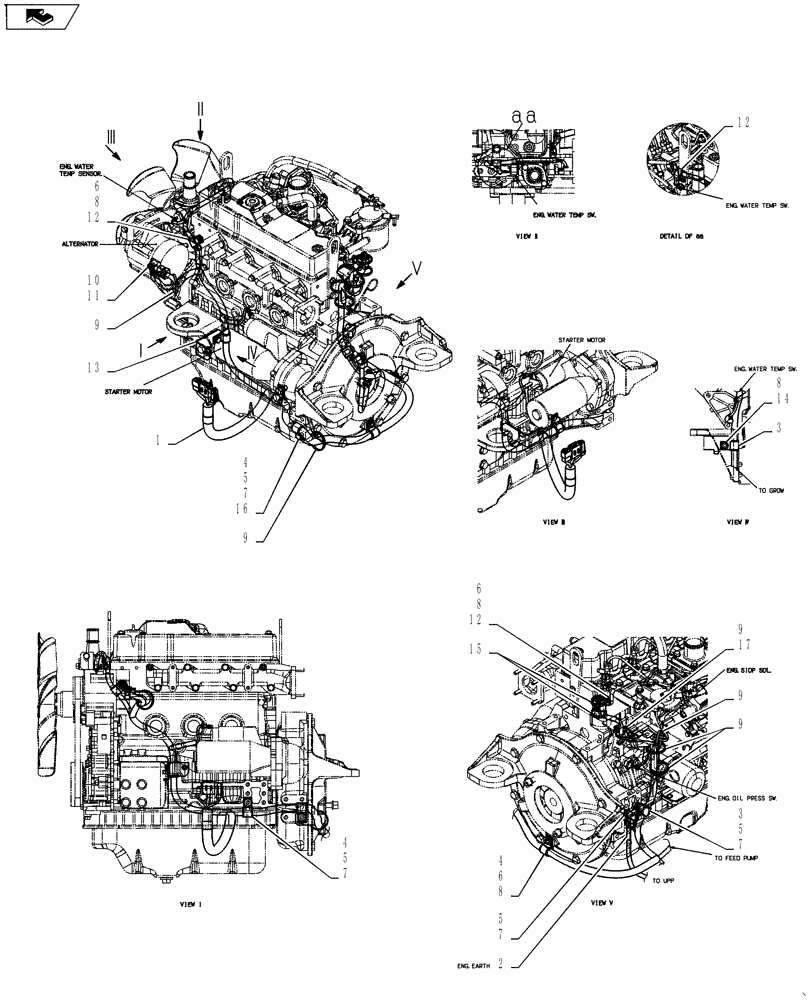

Схема запчастей Case CX55BMSR - (01-086[00]) - HARNESS ASSY, ENGINE (55) - ELECTRICAL SYSTEMS
3
10
12
13
1
16
9
17
5
8
6
8
5
8
7
4
9
7
9
9
5
7
2
15
home
12
6
8
7
4
4
14
5
9
12
3
6
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Engine Harness Assembly Install PY16E00002F1, Start Serial: PS02-00101

1шт.

1

PY16E01009P1

WIRE HARNESS

, Serial Range: PS02-00101-PS02-00103

1шт.

1

PY16E01009P2

WIRE HARNESS

, Serial Range: PS02-00104-PS02-00110

1шт.

1

PY16E01009P3

WIRE HARNESS

, Start Serial: PS02-00111

1шт.

2

PW13E01043D1

CABLE,320mm L

1шт.

3

EW02E01015D6

CLIP

2шт.

4

EW02E01015D8

CLIP

3шт.

5

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

4шт.

6

ZS18C08012

SCREW,Hex, M8 x 12mm

Cap

3шт.

7

ZW16P10000

WASHER

4шт.

8

ZW16P08000

WASHER

4шт.

9

PY01P01043D3

CABLE TIE,188mm L

6шт.

10

ZW16P06000

WASHER

1шт.

11

ZN18C06005

NUT

1шт.

12

EW02E01015D4

CLIP

3шт.

13

PY16E01005P1

BRACKET

1шт.

14

ZS18C08020

SCREW,Hex, M8 x 20mm

Cap

1шт.

15

PY01P01043D5

CABLE TIE,301mm L

2шт.

16

PY16E01007P1

PLATE

1шт.

17

YN13E01375P1

CLIP,M8 x 8.20mm Shank

1шт.
