(01-080[02]) - AIR CONDITIONER

Запчасти Case CX55BMSR (01-080[02]) - AIR CONDITIONER (50) - CAB CLIMATE CONTROL

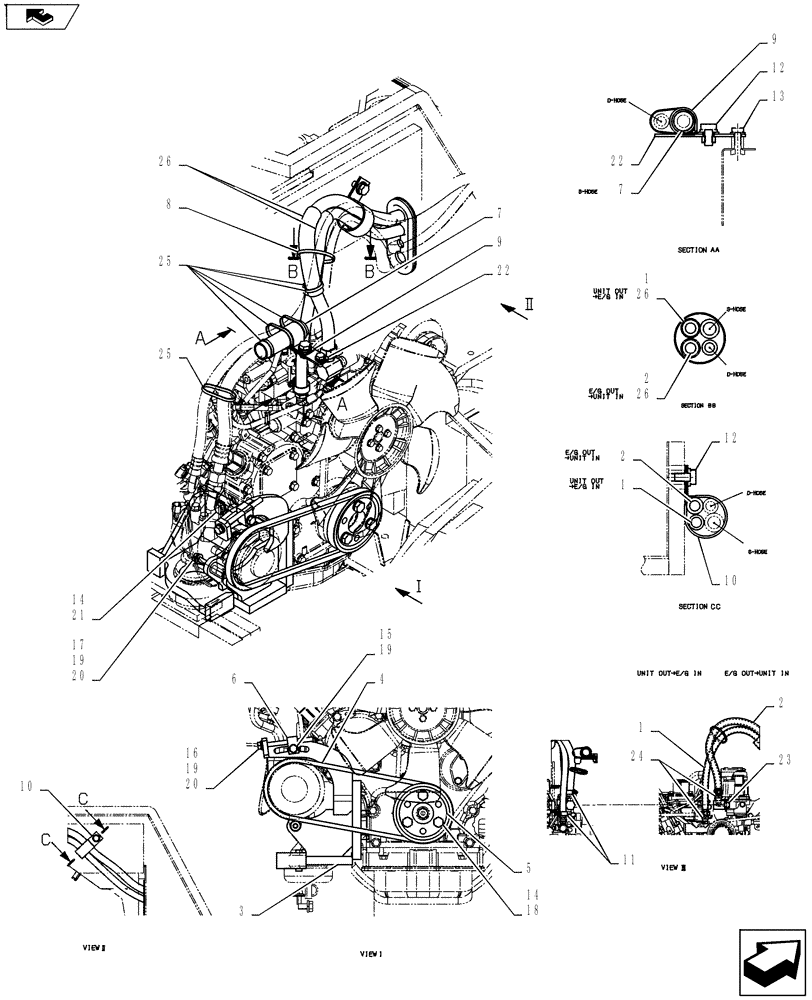

Схема запчастей Case CX55BMSR - (01-080[02]) - AIR CONDITIONER (50) - CAB CLIMATE CONTROL
20
14
25
12
4
2
23
22
19
5
19
1
2
9
10
25
7
24
17
11
8
16
15
home
7
13
20
26
1
1
2
14
6
18
21
26
26
9
3
22
12
19
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY20M00008F1

Air

1шт.

1

PY20M01210P1

HOSE

1шт.

2

HX11W08140DX

HOSE

1шт.

3

PY20M01298P1

BRACKET

1шт.

4

PW20M01097D3

BELT

1шт.

5

PH20M01035P2

PULLEY

1шт.

6

PW20M01088P1

PLATE

1шт.

7

YN20M01094DA

TUBE,25mm ID x 30mm OD x 100mm Length

1шт.

8

PY01P01043D4

CABLE TIE,4.80mm W x 251mm L

2шт.

9

YN20M01752P1

CLAMP,29mm ID, 11mm Bolt Hole, P Type

Clip

1шт.

10

EN02H01044P1

CLIP

1шт.

11

ZC16X02000

CLIP

6шт.

12

ZM73C10020

BOLT,M10x20mm - Course Thread

Sems

4шт.

13

ZM73C08016

BOLT,M8x16mm - Course Thread

Sems

28шт.

14

ZS18C10030

SCREW,Hex, M10 x 30mm

Cap

7шт.

15

ZS18C08050

SCREW,Hex, M8 x 50mm

Cap

1шт.

16

PW20M01155P1

SCREW

1шт.

17

ZS18C08100

SCREW,Hex, M8 x 100mm

Cap

1шт.

18

ZW26X10000

LOCK WASHER

3шт.

19

ZW26X08000

LOCK WASHER

Lock

3шт.

20

ZW16P08000

WASHER

2шт.

21

ZW16H10000

WASHER

4шт.

22

PY20M01206P1

BRACKET

1шт.

23

PM21M01018P1

ELBOW

1шт.

24

2444Z1630

FITTING

2шт.

25

PY01P01043D3

CABLE TIE,188mm L

26шт.

26

YN20M01046DA

PROTECTIVE SLEEVE

2шт.
