(03-006[01]) - HYD LINES, BOOM (ROTARY)

Запчасти Case CX55BMSR (03-006[01]) - HYD LINES, BOOM (ROTARY) (35) - HYDRAULIC SYSTEMS

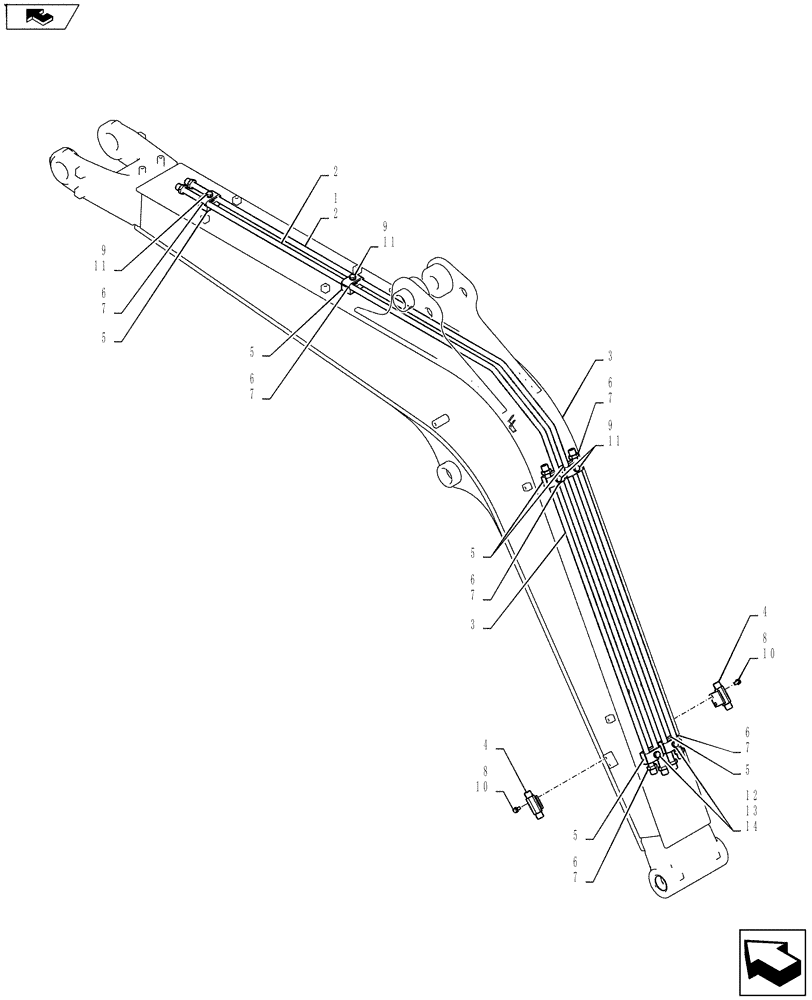

Схема запчастей Case CX55BMSR - (03-006[01]) - HYD LINES, BOOM (ROTARY) (35) - HYDRAULIC SYSTEMS
11
10
8
5
6
9
7
6
3
5
6
4
2
7
12
10
9
6
11
7
3
5
8
home
6
11
5
13
6
7
2
1
5
7
14
7
9
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Hyd Lines, Boom (Rotary) PY42H00081F1

1шт.

1

NSS

NOT SOLD SEPARAT

Hyd Lines, Boom PY42H00076F1

1шт.

2

PY42H01167P1

TUBE

2шт.

3

PY42H01168P1

HYD TUBE

2шт.

4

PH42H01186P1

TUBE

Connector

2шт.

5

PY42H01187P1

CLAMP

6шт.

6

PV42H01112P1

CLAMP

6шт.

7

PV42H01137P1

SPACER

6шт.

8

ZS18C08016

SCREW,Hex, M8 x 16mm

Cap

4шт.

9

ZS18C10035

SCREW,Hex, M10 x 35mm

Cap

4шт.

10

ZW26X08000

LOCK WASHER

Lock

4шт.

11

ZW26X10000

LOCK WASHER

4шт.

12

NSS

NOT SOLD SEPARAT

Hyd Lines, Boom PY42H00104F1

1шт.

13

ZS18C10035

SCREW,Hex, M10 x 35mm

Cap

2шт.

14

ZW26X10000

LOCK WASHER

2шт.
