(01-060[02]) - CYLINDER INSTALL (SWING)

Запчасти Case CX55BMSR (01-060[02]) - CYLINDER INSTALL (SWING) (35) - HYDRAULIC SYSTEMS

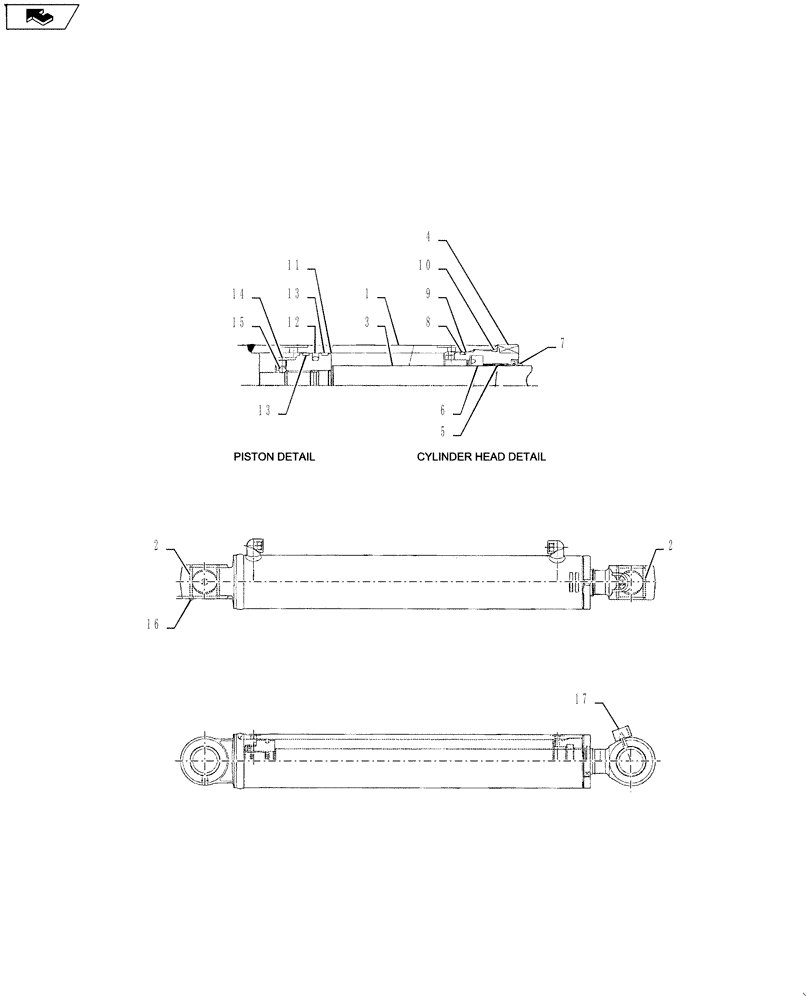

Схема запчастей Case CX55BMSR - (01-060[02]) - CYLINDER INSTALL (SWING) (35) - HYDRAULIC SYSTEMS
14
13
9
11
10
12
7
home
5
3
17
8
6
13
1
2
16
4
15
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY02B00220F1

(Swing)

1шт.

1

NSS

NOT SOLD SEPARAT

Tube Assy.

1шт.

2

PY01V00053S002

BUSHING

2шт.

3

NSS

NOT SOLD SEPARAT

Rod, Pistonn

1шт.

4

PY01V00053S004

CYLINDER HEAD

1шт.

5

PX01V00043S019

BUSHING

1шт.

6

2438U345S15

RING

U

1шт.

7

PH01V00011S006

GASKET

Wiper

1шт.

8

ZD12G08500

O-RING,84.40mm ID x 90.60mm OD x 3.10mm

1шт.

9

PH01V00014S008

BACK-UP RING

1шт.

10

ZD12G09000

O-RING,89.40mm ID x 95.60mm OD x 3.10mm

1шт.

11

PY01V00053S011

PISTON

1шт.

12

2438U715S24

RING

Seal

1шт.

13

PY01V00050S018

RING

2шт.

14

2438U1057S16

SET SCREW

1шт.

15

2436U946S11

BALL

1шт.

16

PY01V00053S016

SEAL

Dust

4шт.

17

PR01V00028S025

LUBE NIPPLE

1шт.

PY01V00053R100

REPAIR KIT

Consists Of Item: 1(1), 2(1), 16(2)

1шт.

PY01V00053R200

REPAIR KIT

Consists Of Item: 2(1), 3(1), 16(2)

1шт.

PY01V00053R300

REPAIR KIT

Consists Of Item: 6(1), 7(1), 8(1), 9(1), 10(1), 12(1), 13(2)

1шт.
