(01-038[05]) - PILOT VALVE, ASSY (ASN PS02-01837)

Запчасти Case CX55BMSR (01-038[05]) - PILOT VALVE, ASSY (ASN PS02-01837) (35) - HYDRAULIC SYSTEMS

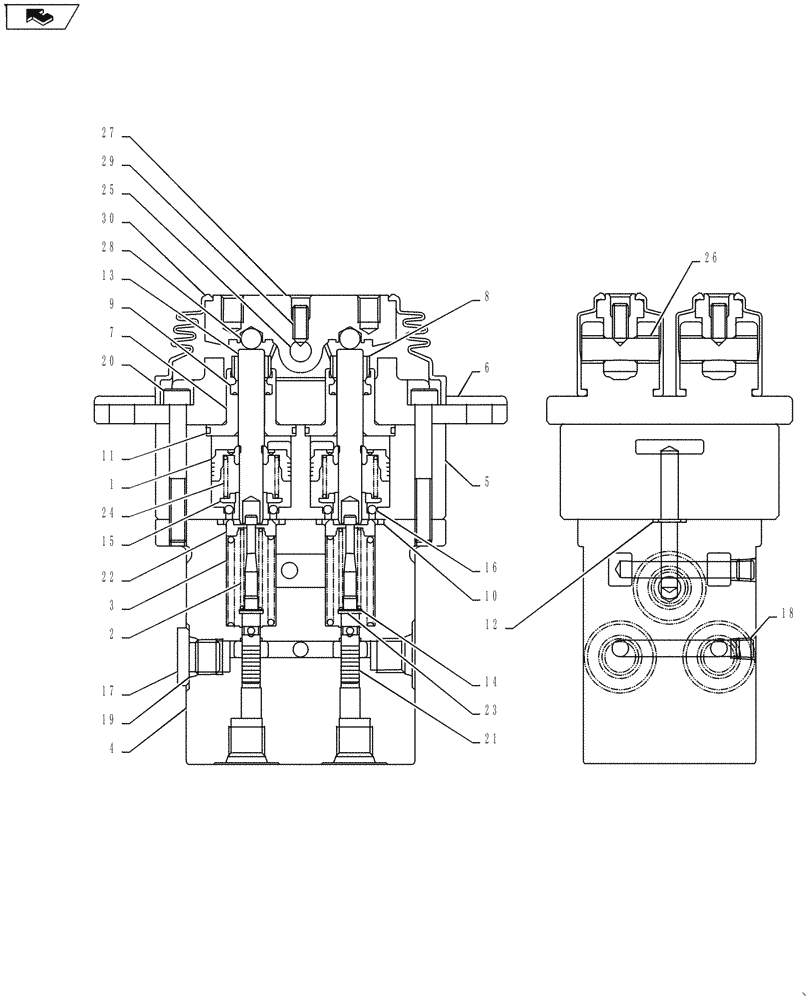

Схема запчастей Case CX55BMSR - (01-038[05]) - PILOT VALVE, ASSY (ASN PS02-01837) (35) - HYDRAULIC SYSTEMS
4
22
23
29
9
10
15
28
16
21
5
30
13
8
14
home
1
24
12
2
25
3
6
17
7
11
20
18
26
27
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

PX30V00082F2

PILOT VALVE

Assembly, Incl 1 - 30

1шт.

1

NSS

NOT SOLD SEPARAT

Piston

4шт.

2

PM30V00019S012

SPRING

4шт.

3

PX30V00082S335

SPRING

4шт.

4

NSS

NOT SOLD SEPARAT

Case

1шт.

5

NSS

NOT SOLD SEPARAT

Case

1шт.

6

PX30V00082S201

COVER

2шт.

7

PM30V00019S202

PLUG

4шт.

8

PX30V00082S203

CAP

4шт.

9

PM30V00019S210

PACKING

4шт.

10

PM30V00019S211

O-RING

4шт.

11

YT30V00009S212

O-RING

4шт.

12

ZD12P00800

O-RING,1.9mm Thk x 7.8mm ID, 90 Duro

2шт.

13

PX30V00082S214

PUSH ROD

4шт.

14

EN30V00024S217

SHIM

4шт.

15

PM30V00019S218

SPRING SEAT

4шт.

16

2436U625S232

BALL

12шт.

17

YW30V00001S157

PLUG

3шт.

18

2441U722S490

PLUG

2шт.

19

ZD12P01100

O-RING

3шт.

20

PX30V00082S271

SCREW

4шт.

21

NSS

NOT SOLD SEPARAT

Spool

4шт.

22

EN30V00045S311

SEAT

4шт.

23

EN30V00024S313

WASHER

4шт.

24

PM30V00019S336

SPRING

4шт.

25

YA30V00009S413

SHAFT

2шт.

26

EN30V00045S414

BUSHING

4шт.

27

PX30V00082S420

CAM

2шт.

28

2483U172S19

BALL

4шт.

29

NSS

NOT SOLD SEPARAT

Setscrew

2шт.

30

PX30V00082S501

BELLOWS

2шт.

PM30V00019R100

REPAIR KIT

Consists Of Item: 12(2), 9(4), 10(4), 11(4)

1шт.

PX30V00082R200

REPAIR KIT

Consists Of Item: 27(2), 28(4)

1шт.
