(90.114.AR[01]) - CANOPY, MOUNTING

Запчасти Case CX55B (90.114.AR[01]) - CANOPY, MOUNTING (90) - PLATFORM, CAB, BODYWORK AND DECALS

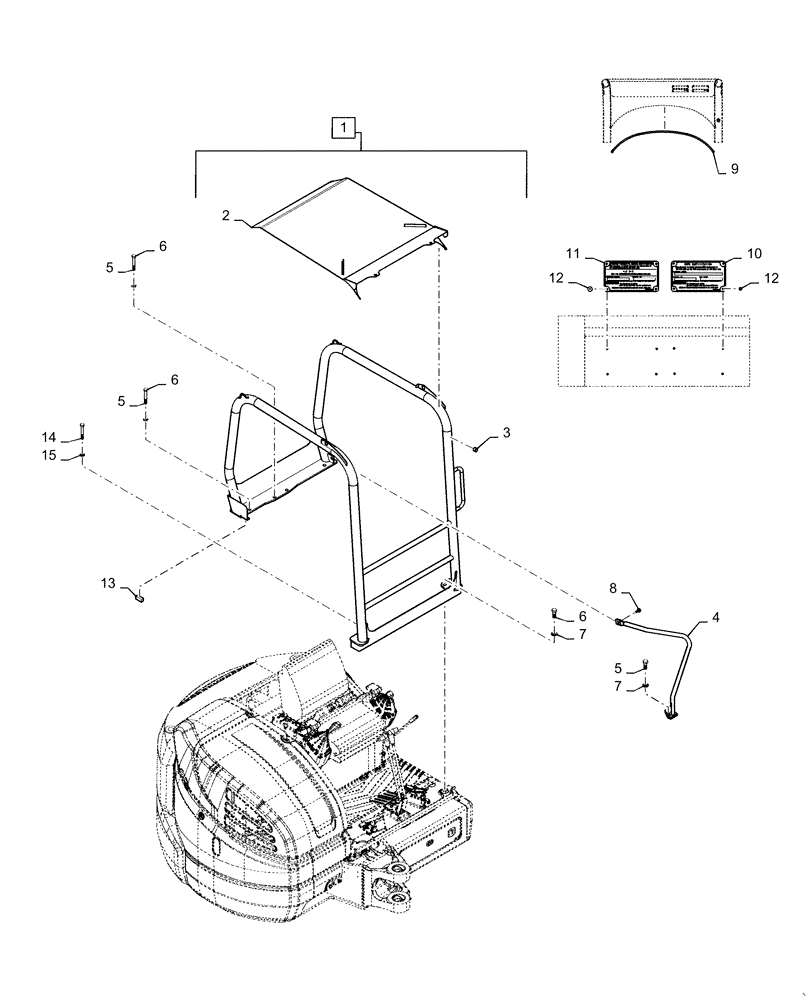

Схема запчастей Case CX55B - (90.114.AR[01]) - CANOPY, MOUNTING (90) - PLATFORM, CAB, BODYWORK AND DECALS
5
6
12
15
12
14
2
6
7
6
5
4
8
9
1
7
3
11
13
10
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Canopy Assy, PS06C00001F1

1шт.

1

PS06C01068F1

SUPPORT

Assy, Incl 2 - 3

1шт.

2

PS06C01092P1

SUPPORT

1шт.

3

YT02C01567D1

PLATE

1шт.

4

PS41C00001P1

HANDRAIL

1шт.

5

ZS18C16050

SCREW,Hex, M16 x 50mm

Cap

1шт.

6

ZS18C16110

SCREW,Hex, M16 x 110mm

Cap

1шт.

7

ZW16H16000

WASHER

1шт.

8

ZM73C12035

BOLT,M12x35mm - Course Thread

Sems

1шт.

9

YT02C01515D8

TRIM

1шт.

10

PV20T01080P1

PLATE

Number

1шт.

11

PV20T01082P1

DATA PLAQUE

Number

1шт.

12

PM06C01076P1

RIVET

1шт.

13

PS06C01102P1

INSULATION

1шт.

14

ZS18C20050

SCREW,Hex, M20 x 50mm

Cap

1шт.

15

ZW16H20000

WASHER

1шт.
