(55.404.AC[01]) - LIGHT ASSY CANOPY

Запчасти Case CX55B (55.404.AC[01]) - LIGHT ASSY CANOPY (55) - ELECTRICAL SYSTEMS

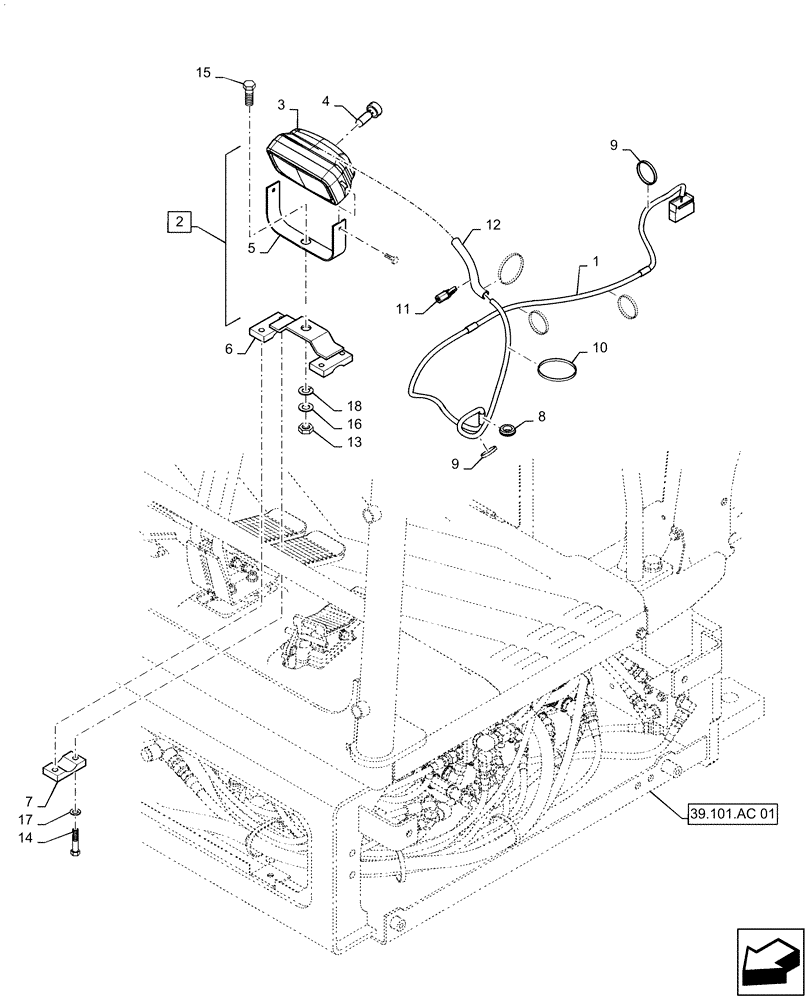

Схема запчастей Case CX55B - (55.404.AC[01]) - LIGHT ASSY CANOPY (55) - ELECTRICAL SYSTEMS
18
5
6
2
15
17
1
9
39.101.ac 01
10
7
14
8
13
3
4
11
12
16
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Light Assy, Canopy, PS80E00003F1

1шт.

1

PS80E01006P1

WIRE HARNESS

1шт.

2

PW80S00004F1

LIGHT

Incl 3 - 5

1шт.

3

PW80S00003S001

LAMP

1шт.

4

PM80S00005S010

BULB,12V, 55W

1шт.

5

PW80S00004S010

STAY

1шт.

6

PS80E01002P1

CLAMP

Assy

1шт.

7

PS80E01005P1

CLAMP

2шт.

8

LQ13E01166P1

GROMMET

1шт.

9

PY01P01043D3

CABLE TIE,188mm L

Clip

10шт.

10

PY01P01043D5

CABLE TIE,301mm L

Clip

1шт.

11

YN13E01375P1

CLIP,M8 x 8.20mm Shank

1шт.

12

PA68H01040D7

TUBE

1шт.

13

ZN18C12010

NUT

1шт.

14

ZS18C08050

SCREW,Hex, M8 x 50mm

Cap

4шт.

15

ZS18C12025

SCREW,Hex, M12 x 25mm

Cap

1шт.

16

ZW16P12000

WASHER

1шт.

17

ZW26X08000

LOCK WASHER

4шт.

18

ZW26X12000

LOCK WASHER

Lock

1шт.
