(50.200.AB[04]) - AIR CONDITIONER, ASSY

Запчасти Case CX55B (50.200.AB[04]) - AIR CONDITIONER, ASSY (50) - CAB CLIMATE CONTROL

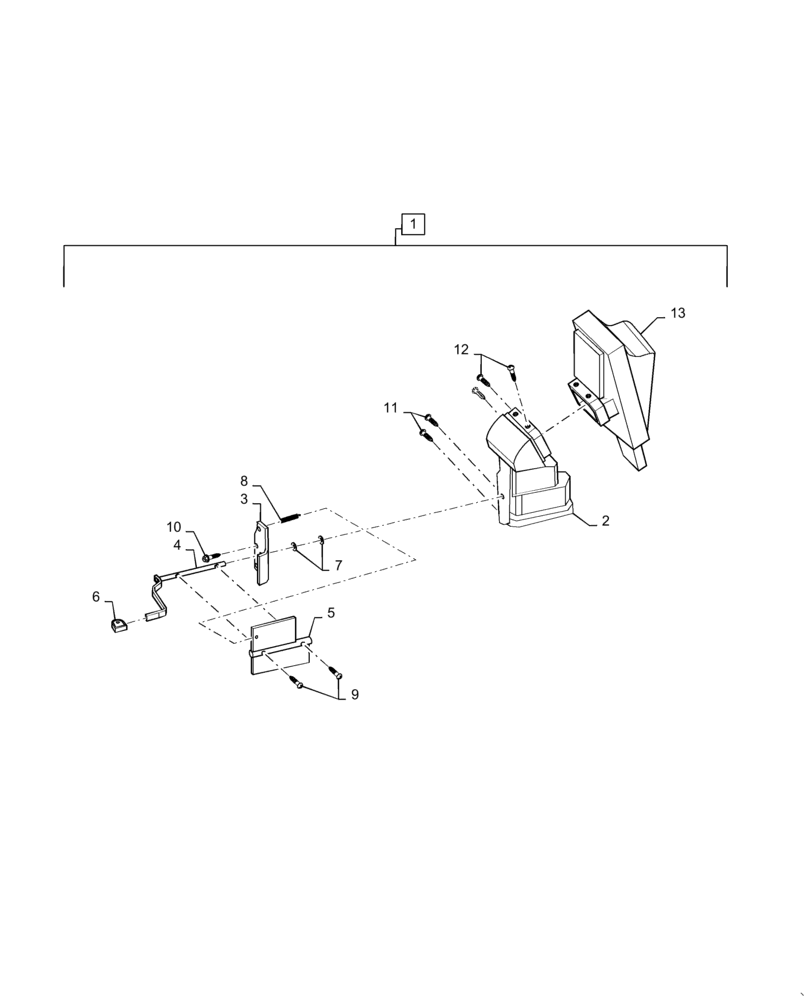

Схема запчастей Case CX55B - (50.200.AB[04]) - AIR CONDITIONER, ASSY (50) - CAB CLIMATE CONTROL
1
10
8
4
3
7
5
12
2
6
9
11
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PS20M00005F1

AIR CONDITIONER

Assembly, Incl 2 - 13

1шт.

Remaining parts of Assembly on Previous Figure

1шт.

2

PS20M00005S040

DUCT

1шт.

3

PS20M00005S041

BRACKET

1шт.

4

PS20M00005S042

LEVER

1шт.

5

PS20M00005S043

DOOR

1шт.

6

2452U319S20

ROCKER SWITCH

Assembly

1шт.

7

24100U1188S8

SPACER

2шт.

8

PS20M00005S046

SPRING

1шт.

9

PS20M00005S047

SCREW

2шт.

10

PS20M00005S049

SCREW

2шт.

11

LQ20M00059S047

SCREW

38шт.

12

PS20M00005S053

PIN

2шт.

13

PS20M00005S052

FILTER

1шт.
