(35.738.AA[03]) - COVER ASSY, BUCKET CYLINDER

Запчасти Case CX55B (35.738.AA[03]) - COVER ASSY, BUCKET CYLINDER (35) - HYDRAULIC SYSTEMS

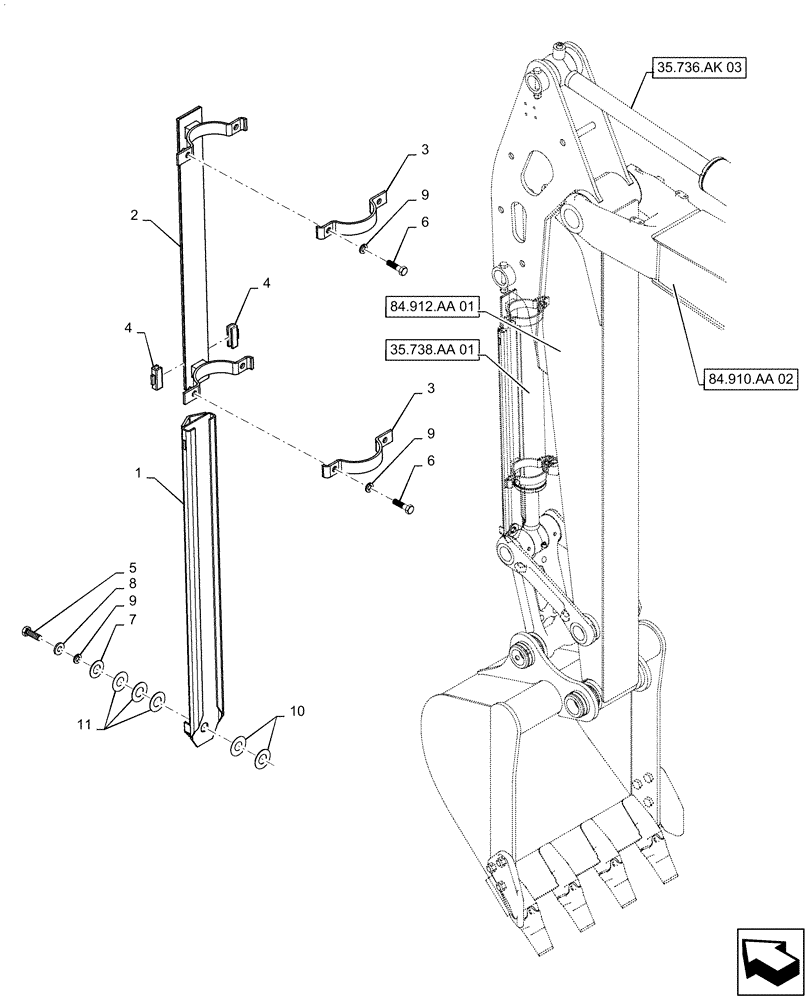

Схема запчастей Case CX55B - (35.738.AA[03]) - COVER ASSY, BUCKET CYLINDER (35) - HYDRAULIC SYSTEMS
84.912.aa 01
1
11
35.736.ak 03
8
35.738.aa 01
7
9
6
5
4
84.910.aa 02
3
10
6
9
4
9
3
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Cover Assy, Bucket Cylinder, PY12B01326F1

1шт.

1

PY12B01323P1

COVER

1шт.

2

PY12B01325P1

BRACKET

1шт.

3

PW02B01352P1

BAND

2шт.

4

PW02B01351P1

GUIDE

2шт.

5

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

6

ZS18C10030

SCREW,Hex, M10 x 30mm

Cap

4шт.

7

PN03M01009D2

WASHER

1шт.

8

ZW16H10000

WASHER

1шт.

9

ZW26X10000

LOCK WASHER

5шт.

10

PA12B01080P1

SHIM

2шт.

11

LE33H01017D1

SHIM,1.0mm Thk

3шт.
