(35.353.AR[02]) - PILOT VALVE, ASSY

Запчасти Case CX55B (35.353.AR[02]) - PILOT VALVE, ASSY (35) - HYDRAULIC SYSTEMS

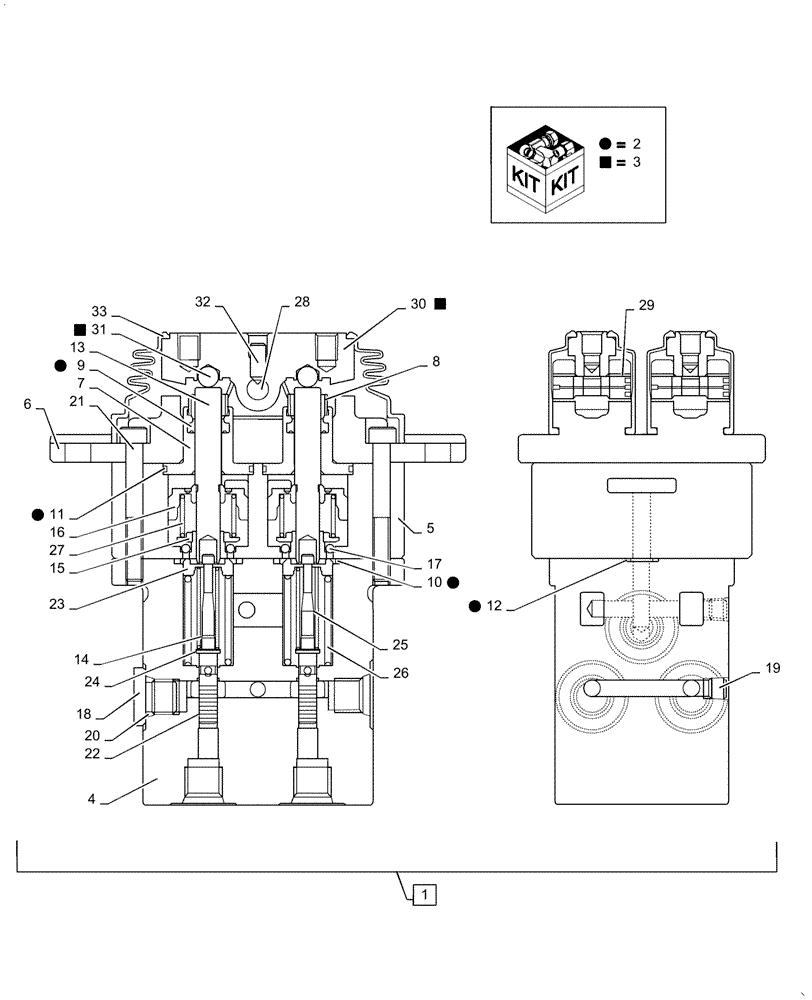

Схема запчастей Case CX55B - (35.353.AR[02]) - PILOT VALVE, ASSY (35) - HYDRAULIC SYSTEMS
12
24
14
3
4
13
28
18
32
1
8
30
33
10
2
2
3
21
16
11
7
5
31
2
9
2
3
15
2
20
29
26
3
27
17
25
23
22
6
2
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PX30V00082F1

PILOT VALVE

Assembly, Std, Incl 2 - 33

1шт.

2

PM30V00019R100

REPAIR KIT

Incl 12 (2), 9 - 11 (4)

1шт.

3

PX30V00082R200

REPAIR KIT

Repair, Incl 30 (2), 31 (4)

1шт.

4

NSS

NOT SOLD SEPARAT

Body, Incl in 1

1шт.

5

NSS

NOT SOLD SEPARAT

Body, Incl in 1

1шт.

6

PX30V00082S201

COVER

2шт.

7

PM30V00019S202

PLUG

4шт.

8

PX30V00082S203

CAP

4шт.

9

PM30V00019S210

PACKING

Incl in 2

4шт.

10

PM30V00019S211

O-RING

Incl in 2

4шт.

11

YT30V00009S212

O-RING

Incl in 2

4шт.

12

ZD12P00800

O-RING,1.9mm Thk x 7.8mm ID, 90 Duro

2шт.

13

PX30V00082S214

PUSH ROD

4шт.

14

EN30V00024S217

SHIM

4шт.

15

PM30V00019S218

SPRING SEAT

4шт.

16

NSS

NOT SOLD SEPARAT

4шт.

17

2436U625S232

BALL

12шт.

18

YW30V00001S157

PLUG

3шт.

19

2441U722S490

PLUG

2шт.

20

ZD12P01100

O-RING

3шт.

21

PX30V00082S271

SCREW

Cap

4шт.

22

NSS

NOT SOLD SEPARAT

Spool, Incl in 1

4шт.

23

EN30V00045S311

SEAT

4шт.

24

EN30V00024S313

WASHER

4шт.

25

PX30V00082S324

SPRING

4шт.

26

PX30V00082S335

SPRING

4шт.

27

PM30V00019S336

SPRING

4шт.

28

YA30V00009S413

SHAFT

2шт.

29

EN30V00045S414

BUSHING

4шт.

30

PX30V00082S420

CAM

Incl in 3

2шт.

31

2483U172S19

BALL

Incl in 3

4шт.

32

YR30V00003S423

SCREW

2шт.

33

PX30V00082S501

BELLOWS

2шт.
